Schweres Nebenfahrzeug der Art Interventions und Instandhaltungsfahrzeug, der CFL Robel 761, Nr. 99 82 9220 761–5 L-CFLIF stand auf einem Nebengleis in der Nähe des Bahnhofs von Ettelbrück. 23.03.2019 De Rond Hans und Jeanny

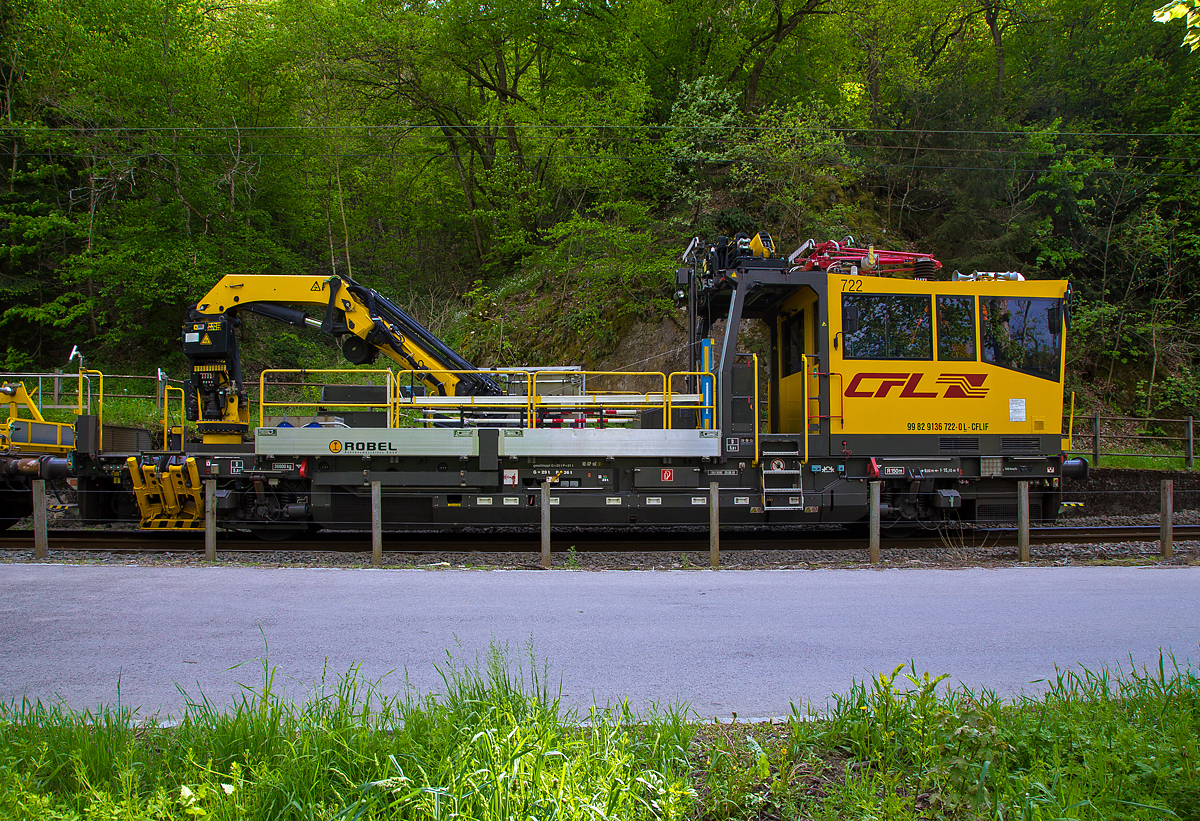

Der CFL Robel 722 ein Robel Interventions- und Instandhaltungsfahrzeug 54.22 (IIF), Schweres Nebenfahrzeug Nr. 99 82 9136 722-0 L-CFLIF (Véhicule secondaire lourd Nr.) der CFL Infrastruktur ist am 14.05.2016 in Kautenbach (Luxemburg) auf dem Gleis nach Wiltz mit einem Oberleitungsmontagezug abgestellt.
Das Fahrzeug wurde 2010 von der ROBEL Bahnbaumaschinen GmbH in Freilassing unter der Fabriknummer 54.22 – 0081 gebaut und an die CFL geliefert. Beide Achsen des Fahrzeuges werden hydrostatisch angetrieben, zudem ist das Fahrzeug mehrfachtraktionsfähig.
Zur Instandhaltungsausrüstung gehören:
- Palfinger Kran vom Typ PKR 200 D, Hubmoment16,2 mt, Max. Reichweite 14,7 m, Hubkraft 910 kg bei max. Reichweite
- Stromabnehmer mit Zusatzeinrichtung zum Erden des Stromabnehmers
- Palfinger PFD 99 Fahrdraht- und Tragseilpositionierer. Das Gerät verfügt über zwei getrennt fernsteuerbare Manipulatoren-Arme, mit denen alle in der Fahrleitungskette auftretenden Eckzüge und Lotlasten aufgebracht werden können.
TECHNISCHE DATEN:
Anzahl der CFL Serie 720: 2
Nummerierung: 721 und 722
Baujahr: 2010
Spurweite: 1.435 mm
Offizieller Name: 54.22 / Interventions- und Instandhaltungsfahrzeug (IIF)
Achsenanzahl: 2
Achsformel: B
Länge über Puffer: 15.100 mm
Achsabstand: 9.000 mm
Raddurchmesser: 920 mm (neu)
Breite: 3.140 mm
Eigengewicht: 39 t
Maximale Nutzlast: 5 t
Max. Anhängelast: 1062 t
Leistung: 500 kW
Höchstgeschwindigkeit: 100 km/h
Zugelassene Personenzahl: 7
Kleister befahrbarer Gleisbogen: R 150 m Armin Schwarz

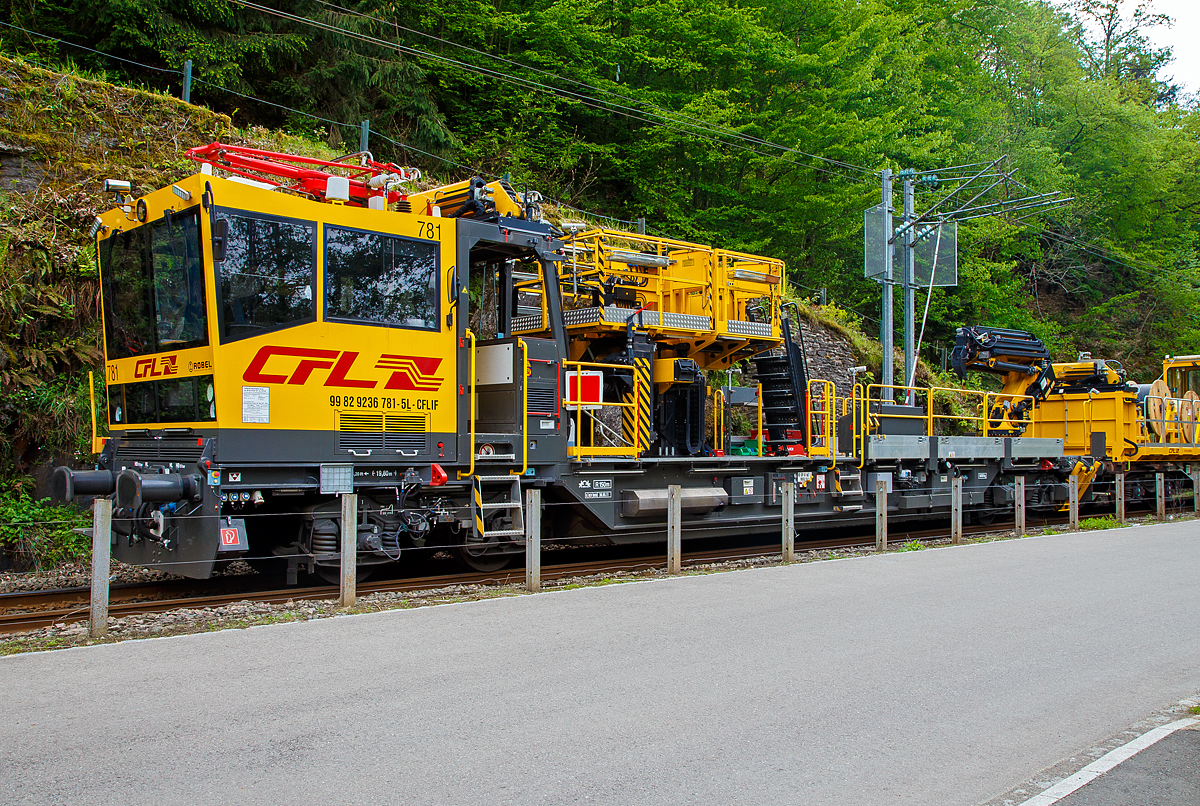

Der CFL Robel 781 ein Robel Interventions- und Instandhaltungsfahrzeug 57.54 (IIF), Schweres Nebenfahrzeug Nr. 99 82 9236 781-5 L-CFLIF (Véhicule secondaire lourd Nr.) der CFL Infrastruktur ist am 14.05.2016 in Kautenbach (Luxemburg) auf dem Gleis nach Wiltz mit einem Oberleitungsmontagezug abgestellt.
Das Fahrzeug wurde 2011 von der ROBEL Bahnbaumaschinen GmbH in Freilassing gebaut und an die CFL geliefert. Zwei Achsen des Fahrzeuges werden hydrostatisch angetrieben, zudem ist das Fahrzeug mehrfachtraktionsfähig.
Zur Instandhaltungsausrüstung gehören:
- Stromabnehmer mit Zusatzeinrichtung zum Erden des Stromabnehmers
- Palfinger PFD 99 Fahrdraht- und Tragseilpositionierer. Das Gerät verfügt über zwei getrennt fernsteuerbare Manipulatoren-Arme, mit denen alle in der Fahrleitungskette auftretenden Eckzüge und Lotlasten aufgebracht werden können.
- Einer Palfinger Hubarbeitsbühne PA 1002 mit einer max. Korbzuladung 1.000 kg (500 kg + 2 x 250 kg), diese Hubarbeitsbühne, ist dreiteilig. Die PALFINGER Hubarbeitsbühne PA 1002 wurde speziell für die Aufgabenstellung im Fahrleitungsbau und –unterhalt entwickelt. Sie besteht aus einem dreigeteilten Arbeitskorb, welcher mittels einer zentralen Hubsäule stufenlos auf eine Bodenhöhe von 4,5 m angehoben werden kann. Die beiden kleinen Arbeitskörbe (max. je 250 kg Traglast) können zusätzlich seitlich 3 m aus- und nochmals 2,8 m hochgefahren werden. Damit kann bis 9,3 m Arbeitshöhe und bis 4,5 m Reichweite von der Gleismitte effizient und sicher gearbeitet werden. In allen drei Arbeitskörben sind Anschlüsse für elektrische und pneumatische Handwerkzeuge sowie teleskopierbare Arbeitsscheinwerfer vorhanden.
- Palfinger Kran vom Typ PKR 200 D, Hubmoment16,2 mt, Max. Reichweite 14,7 m, Hubkraft 910 kg bei max. Reichweite
TECHNISCHE DATEN:
Anzahl der CFL Serie 780: 1
Nummerierung: 781
Baujahr: 2011
Spurweite: 1.435 mm
Offizieller Name: 57.54 / Interventions- und Instandhaltungsfahrzeug (IIF)
Achsenanzahl: 4
Länge über Puffer: 19.800 mm
Drehzapfenabstand: 13.200
Achsabstand im Drehgestell: 1.800 mm
Raddurchmesser: 920 mm (neu)
Breite: 3.140 mm
Eigengewicht: 56 t
Maximale Nutzlast: 10 t (auf Streckenklasse A 2 t)
Max. Anhängelast: 200 t
Leistung: 215 kW
Höchstgeschwindigkeit: 100 km/h
Zugelassene Personenzahl: 5
Kleister befahrbarer Gleisbogen: R 150 m Armin Schwarz
