Zweiachsiger gedeckter Güterwagen als DB Bfwg 65 279-2 Bf Siershahn (DB Bahnhofswagen), ehem. zweiachsiger gedeckter Güterwagen 01 RIV-EUROP 80 DB 120 7 614-9, der Gattung Gs 210, ausgestellt am 07 Juli 2024 beim Erlebnisbahnhof Westerwald der Westerwälder Eisenbahnfreunde 44 508 e. V. in Westerburg, hier war Lokschuppenfest.

TECHNISCHE DATEN als Gs 210:
Spurweite: 1.435mm
Achsanzahl: 2
Länge über Puffer: 11.080 mm
Radsatzstand: 5.700 mm
Ladelänge: 9.280 mm
Ladebreite: 2.710 mm
Ladefläche: 25,2 m²
Laderaum: 64,0 m³
Türöffnung (B × H): 2.000 × 2.000 mm
Höchstgeschwindigkeit: 100 km/h
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP
Austauschverfahren: 01
Intern. Verwendungsfähigkeit: RIV-EUROP

Der Internationale Eisenbahnverband (Union internationale des chemins de fer, UIC) gründete im Jahre 1949 eine eigene Forschungs- und Entwicklungsanstalt (ORE) und legte damit den Grundstein für international gültige Baugrundsätze von Güterwagen. Auf den ausgearbeiteten Entwürfen und Grundlagen der ORE für einen zweiachsigen Standard Güterwagen, entwickelten die Europäischen Bahnverwaltungen alsbald Ihre eigenen Fahrzeuge. Diese konnten dem Grundgedanken des UIC entsprechend, innerhalb der Gebiete der Mitgliedsverwaltungen zum Transport von Waren und Gütern eingesetzt werden. Die Deutsche Bundesbahn machte mit den ersten rund 3.500 Wagen (nach den vorläufigen Entwürfen) den Anfang und konnte bereits ab 1957 mit dem Gmm(e)hs 56 die ersten 2.662 echten UIC-Standardwagen in Betrieb nehmen. Äußerlich wurde die standardisierte Bauart durch die Anschrift RIV St UIC kenntlich gemacht. Andere Bahnverwaltungen wie die SNCF, FS, ÖBB, NS, DSB, MAV, P.K.P., CFL, SBB agierten in ähnlicher Art und Weise und fertigten ihre eigenen Ausführungen der UIC-Standardwagen. Durch diesen Umstand sind sich die Wagen alle sehr ähnlich, weisen aber zudem immer wieder länderspezifische Bauartunterschiede auf. Da die DB selbst einen sehr großen Bedarf an neuen Wagen hatte und es zudem bei älteren Wagengattungen einen Modernisierungsstau gab, kam es nicht nur zum Komplettneubau von UIC St Wagen. In mehreren Umbauprogrammen, bei denen einzelne Teile älterer Wagen wiederverwendet wurden, entstanden nach und nach die Wagenbauarten Gmms 44, Gmm(eh)s 60, Gmms 40 sowie 216. Für die 1960er bis 1990er Jahre waren diese Wagenbauarten prägend für den Güterverkehr in Europa und mit über 100.000 gebauten Stück in fast jedem Güterzug eingereiht.

Armin Schwarz http://hellertal.startbilder.de/ 27.07.2024, 111 Aufrufe, 2 Kommentare

EXIF: Canon Canon EOS 6D, Datum 2024:07:07 14:02:26, Belichtungsdauer: 1/60, Blende: 10/1, ISO100, Brennweite: 40/1

In Unterlemnitz ist noch der alte Bahnsteig in Richtung Remptendorf bis heute erhalten geblieben.

Zweiachsiger gedeckter Güterwagen als DB Bfwg 65 279-2 Bf Siershahn (DB Bahnhofswagen), ehem.

Der von der Diesellokomotive 247 909 Anne gezogene Autozug ist hier in den norddeutschen Weiten unterwegs, so gesehen im Juni 2024 bei Friedrich-Wilhelm-Lübke-Koog.

2 Kommentare, Alle Kommentare

Schreib einen Kommentar!

Frank Paukstat 28.07.2024 06:37

Hallo Armin,

schön zu einem Güterwagen auch die Entstehung der heutigen Normen bei Obergattungen durch die UIC und ORE zu lesen. Natürlich könnte man noch wesentlich mehr schreiben, doch das würde ein dickes Handbuch werden und ob das der Beschreibungstext hergibt? Doch auch hier passen Bild und Text wunderbar zusammen.

Viele Grüße, Frank

Armin Schwarz 28.07.2024 13:18

Hallo Frank,
auch hier meinen Dank für Deinen netten und positiven Kommentar, über den ich mich auch sehr gefreut habe. Es freut mich zudem sehr dass es gefällt.

Ja, man könnte viel mehr noch dazu schreiben, das würde sicherlich zu viel.

Liebe Grüße
Armin

Die ex DB 323 842-5, ex DB Köf 6772, der Westerwälder Eisenbahnfreunde 44 508 e. V., ausgestellt am 07 Juli 2024 beim Erlebnisbahnhof Westerwald in Westerburger der Westerwälder Eisenbahnfreunde 44 508 e. V., hier war Lokschuppenfest. Diese Köf II wurde 1960 unter der Fabriknummer 13210 bei der Lokfabrik Jung in Jungenthal bei Kirchen/Sieg gebaut und als Köf 6772 an die DB ausgeliefert. Sie war eine der 108 Maschinen der LG II, die im Rahmen der vorletzten Beschaffungsmaßnahme der DB, bei der Lokfabrik Jung-Jungenthal gebaut wurden. Zum 01. Januar 1968 erhielt sie, im Rahmen neuen EDV-Nummern, die Umzeichnung in 323 842-5. Die 323 842-5 (Jung 13210) war ab 1960 dem BW Wetzlar zugeteilt, ab 1968 wurde das Heimatbetriebswerk das Bw Limburg / Lahn, welches zum 01.12.1991 zur Außenstelle des Bw Gießen wurde. Die Zurückstellung von der Ausbesserung (Z-Stellung) erfolgte am 22. Juli 1996 im Bw Gießen, der am 30.08.1996 die Ausmusterung (Bw Gießen) folgte. Ab 1997 stand die Lok der BSW-Gruppe Koblenz, Ortsgruppe Siershahn zur Verfügung. Nach der Gründung des Vereins Westerwälder Eisenbahnfreunde 44 508 e. V. wurde die Lokomotive im Juli 2002 vom Verein käuflich erworben. Am 29.11.2003 wurde die Maschine per Tieflader zum jetzigen Standort ins Westerburger Museum transportiert. Die Lokomotive ist betriebsfähig und verlässt von Zeit zu Zeit den Lokschuppen mit eigener Kraft. In den Jahren 1932 - 38 beschaffte die Reichsbahn 887 Lokomotiven dieser Baureihe. Durch die Einwirkungen des Krieges stark dezimiert übernahm die spätere Bundesbahn noch 444 Exemplare und ließ, zwischen 1952 und 1965 noch 731 weitere Maschinen der Leistungsgruppe II neu bauen. Diese splitteten sich in die Baureihen 322, 323 und 324. Loks der BR 322 hatten eine Höchstgeschwindigkeit von 30 km/h, die Loks der BR323 hatten eine Höchstgeschwindigkeit von 45 km/h. Die zahlenmäßig größte Baureihe waren die Kleinloks der Baureihe 323. Dabei wurden ursprünglich zwei Gruppen unterschieden, 323 001 - 323 499 mit Deutz-Motor sowie 323 501 - 323 999 mit Kaelble-Motor. Insgesamt gab es 892 Loks der Baureihe 323. Der Antrieb erfolgt Dieselhydraulisch, d.h. die Kraftübertragung erfolgt vom Motor auf ein Voith-Turbogetriebe und von diesem über Rollenketten auf die beiden Achsen. Die Hersteller waren Gmeinder, O&K, Krupp, KHD, BMAG, Borsig, Jung und Henschel. Die Baureihe hat ausgedient und ist nur noch vereinzelt in div. Museen anzutreffen. TECHNISCHE DATEN: Spurweite: 1435 mm (Normalspur) Achsfolge : B Länge über Puffer: 6.450 mm Achsabstand: 2.500 mm Treibraddurchmesser: 850 mm (neu) größte Breite: 3.050 mm größte Höhe: 2.890 mm Dienstgewicht: 17 t Motorenart: wassergekühlter 6-Zylinder- Reihendieselmotor vom Typ Kaelble GN130 s Leistung: 128 PS (94 kW) bei 1300 U/min. Motorhubraum: 14,33 Liter (Bohrung 130 mm x 180 mm Hub) Getriebe: Voith L33U Höchstgeschwindigkeit: 45 km/h Anfahrzugkraft: 27,5 kN Die Kraftübertragung vom Getriebe auf die Achsen erfolgt über Rollenketten. 
Armin Schwarz

Deutschland / Dieselloks | Kleinloks / 3 323/324 BR 323 · 324 ·DB Köf II, Köf III·, Deutschland / Museen und Ausstellungen / Westerwälder Eisenbahnfreunde 44 508 e.V. ·WEF·, Loks von Jung, Jungenthal bei Kirchen a.d. Sieg

 96  2 1400x986 Px, 27.07.2024

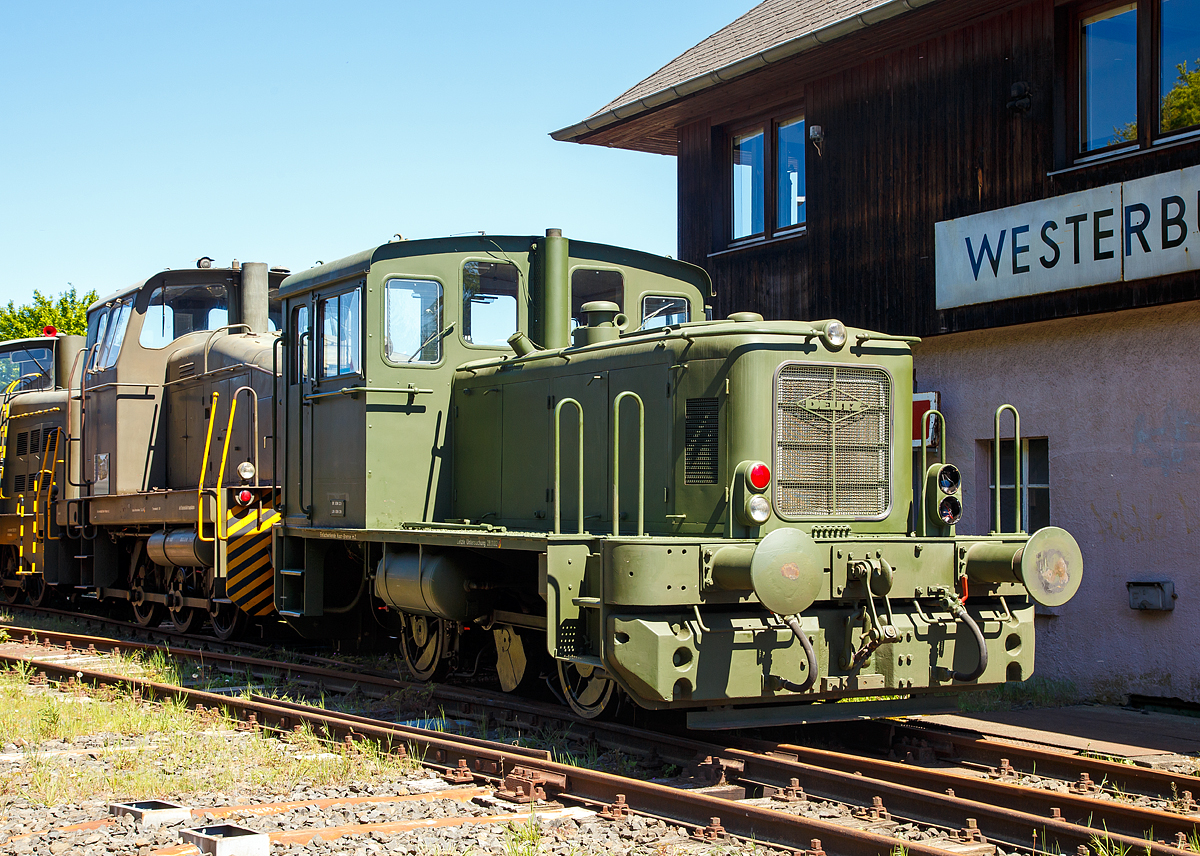

Die Deutz 57513 - eine DEUTZ KS 230 B Diesellokomotive ehemals der Bundeswehr, am 06.05.2018 ausgestellt beim Erlebnisbahnhof Westerwald der Westerwälder Eisenbahnfreunde 44 508 e. V. hier war Museumstag. Die Lok ist Eigentum vom Militärhistorisches Museum Dresden und eine Leihgabe an die Eisenbahnfreunde. In der Lokstation Westerburg findet man eine einzigartige Spezialsammlung von Schienenfahrzeugen der Bundeswehr. Die Lok wurde 1962 bei Deutz unter der Fabriknummer 57513 gebaut und an die BW (Fliegerhorstgruppe Erding) ausgeliefert, 2007 wurde sie außer Dienst gestellt. Die Lokomotive KS 230 B ist die Weiterentwicklung der A12L 614 R und kam Anfang der Sechziger Jahre auf den Markt. Die erste Maschine wurde am 28. Februar 1962 ausgeliefert. Die DEUTZ-Diesellok KS 230 B (A12L 714A) ist eine zweiachsige Rangiermaschine mit hydraulischer Kraftübertragung und Stangenantrieb. Als Antriebsmotor wird der luftgekühlte DEUTZ-Vielstoffmotor A12L 714 A mit einer Leistung von 230 PS verwandt. Die Motorleistung wird über eine Gummi-Dämpfungskupplung und Gelenkwelle auf das VOITH-Getriebe L 33 yUb übertragen. Von hier aus wird die Antriebskraft über das angeflanschte Wendegetriebe auf die zwischen den Achsen liegende Blindwelle weitergeleitet, die über Kurbeln, Treib- und Kuppelstangen beide Radsätze antreibt. Die Lokomotive hat ein Dienstgewicht von etwa 28 Tonnen und erreicht bei einer Zugkraft von 7000 kg auf gerader horizontaler Strecke eine Maximalgeschwindigkeit von 30 km/h. Der Kraftstoffverbrauch beträgt bei 50 % Durchschnittsbelastung um die 22 Kilogramm Dieseltreibstoff pro Stunde. Am 19. Dezember 1961 wurde zwischen dem Bundesamt für Wehrtechnik und Beschaffung und der KHD AG, Köln-Deutz, der Hauptvertrag über die Lieferung von 21 Lokomotiven geschlossen. Diese Fahrzeuge waren für den Einsatz in Liegenschaften der Luftwaffe und Marine bestimmt. Sie erhielten die Versorgungsartikel-Bezeichnung: "Lokomotive, Vielstoff, 1.435 mm Spurbreite, 200 PS" und wurden der Versorgungsnummer 2210-12-137-0042 zugeordnet. Die Inbetriebsetzung der Maschinen bedeutete allerdings nicht für alle Fahrzeuge auch gleichzeitig den geplanten Einsatz. Viele bürokratische Hemmnisse, fehlende Infrastruktur und Betriebskostenrechnungen aus unterschiedlichster Betrachtungsweise führten dazu, dass Ende 1963 nur acht der Loks im planmäßigen Einsatz waren. Die übrigen dreizehn Loks standen unbenutzt an den einzelnen Standorten abgestellt. Mangelnde Erfahrung, nicht erfolgte Wartungen und mangelhafte Unterbringung der Fahrzeuge führten naturgemäß zu Störungen bei den nachfolgenden Inbetriebnahmen. Der Ersatzteilservice, anstehende Reparaturen, sowie Frist- und Hauptuntersuchungen, wurden bis zur Einstellung der Lokomotivproduktion bei KHD Köln-Deutz, vom Lieferanten im Einzelauftragsverfahren vorgenommen. Ab 1972 übernahm die Firma Henschel & Sohn, Kassel die Wartung und Instandsetzung von Deutz - Lokomotiven. Das Bundesamt für Wehrtechnik und Beschaffung strebte allerdings zur Kostenreduzierung den Abschluss eines Instandhaltungs - Rahmenvertrages für alle Lokomotiven der Bundeswehr an. Es galt eine Werkstatt zu finden, die über das notwendige Know-How verfügte, um alle Arbeiten über die gesamte Palette der Bundeswehr - Lokomotiven fachgerecht auszuführen. In Moers wurde man fündig und so wurde wurde am 09. Juli 1975 ein Vertrag zwischen der Firma MaK Kiel, Reparaturwerk Moers und dem BwB Koblenz geschlossen, der den gesamten Bestand von damals 50 regelspurigen Lokomotiven umfasste. Quelle: http://www.bundeswehrloks.de/ Technische Daten: Typ: KS 230 B Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 7.310 mm Achsanzahl: zwei (B-dh) Motor: KHD luftgekühlter 12-Zylinder-V- Vielstoffmotor A12L 714 A Hubraum: 19,0 l Leistung: 170 kW (230 PS) bei 2000 U/min Getriebe: Voith L 33 yUb Antriebübertragung: s.o. Dienstgewicht: 28 t Höchstgeschwindigkeit: 32 km/h Raddurchmesser 850 mm Anfahrzugkraft 9000 kg / 90 kN Bremse: Knorr Druckluftbremse 
Armin Schwarz

Deutschland / Dieselloks | Kleinloks / 3 425 BR 425 ·Deutz KS 230 B· Bundeswehr, Deutschland / Museen und Ausstellungen / Westerwälder Eisenbahnfreunde 44 508 e.V. ·WEF·, Triebfahrzeuge in Bild und Text

 580  4 1200x856 Px, 10.05.2018 

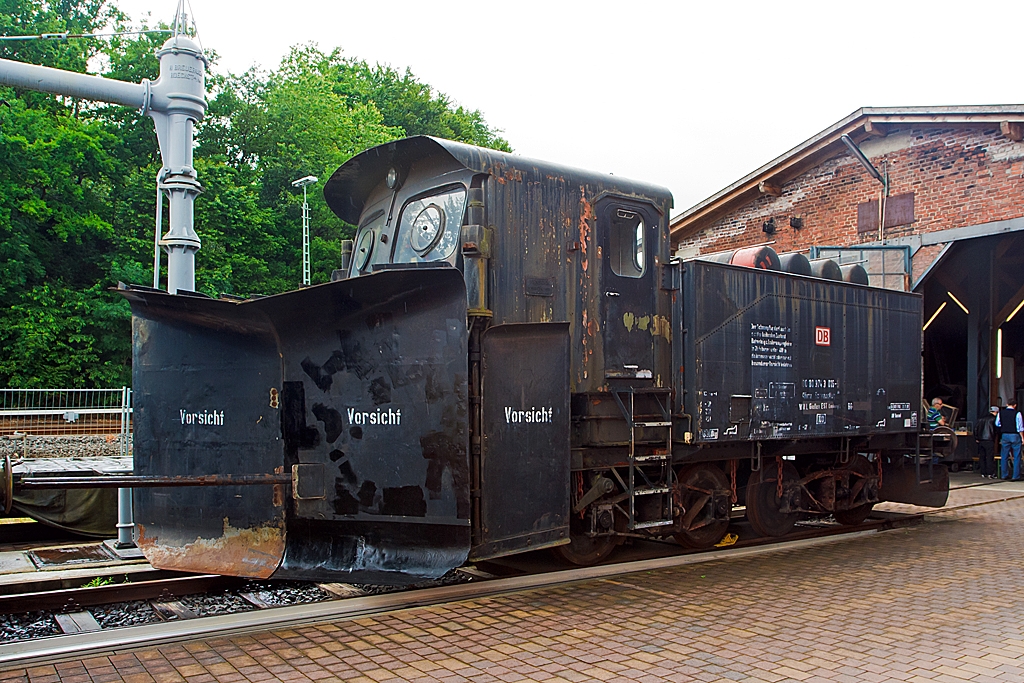

KLIMA-Schneepflug Bauart 845 der DB 80 80 9743 016-5, am 23.06.2013 ausgestellt beim Erlebnisbahnhof Westerwald der Westerwälder Eisenbahnfreunde 44 508 e. V. hier war Lokschuppenfest. Der Schneepflug wurde 1965 bei Henschel in Kassel unter der Fabriknummer 30010270/11 gebaut. Die letzte Stationierung war: Heimatbahnhof Limburg/Lahn; AW Hassel; BD Frankfurt a.M., davor Heimatbahnhof Schongau; BW Kempten/Allg.; BD München, seit 2004 ist er nun in Westerburg zusehen. Der Namen KLIMA steht nicht kaltes Klima bzw. Winterwetter, sondern bezieht sich auf seinen Erfinder und Konstrukteur dieser Art von Schneepflügen, es war der Österreicher Rudolf KLIMA, der bereits 1925 Schneepflüge für die Eisenbahn Österreichs konstruierte. Die DRG beschaffte 1929 die ersten KLIMA-Schneepflüge. 1931 erwarb die Firma HENSCHEL in Kassel die Nachbaurechte, fortan wurden die Pflüge unter der Bezeichnung HENSCHEL ဓ KLIMA - Schneepflüge gebaut. Das Kasseler Werk verließen ca. 250 Stück in verschiedenen Bauarten, wovon etwa 100 in den Bestand der Deutschen Bundesbahn kamen. Bis 1965 wurden KLIMA-Schneepflüge beschafft. Der Westerburger Pflug wurde ja 1965 gebaut und gehört damit zu den letzten seiner Bauart. Diese Schneepflüge sind umgebaute Schlepptender bzw. wurden in Schlepptenderbauweise gebaut, zur Gewichterhöhung haben sie zusätzliche Betongewichte. Der Klima-Schneepflug wurde geschoben, das Personal befand sich in einer geschlossenen geschützten Arbeitskabine. Sowohl nach rechts als auch nach links waren Auswurfweiten des Schnees von mehr als 10 Metern möglich. Es konnte eine Räumbreite von 4,80 Metern erzielt werden und die Schneeräumung wurde 8 cm über dem Gleisbett und 8 cm über der Schienenoberkante ermöglicht. Eine Wechselsprechanlage zwischen Lokführer und Schneepflugmannschaft bot ab der zweiten Generation der Klima-Schneepflüge eine Verständigungsmöglichkeit und in der Arbeitskabine des Klima-Schneepflugs konnte vom Bedienerstand aus eine Bremsung eingeleitet werden. Die in der Mitte geteilten Räumschilde konnten durch Druckluft mit Drücken bis 8 bar seitlich und in der Höhe verstellt werden. Die Pflugschare standen senkrecht in ihrer Grundstellung keilförmig zur zweiseitigen Räumung. Mit den beweglichen Räumschilden war es möglich, die Schilde so zu verstellen, dass nach rechts oder nach links geräumt werden konnte. Dies war zum Schneeräumen zweigleisiger Strecken nötig. Zusätzlich waren sie mit einem keilförmigen Spur-Innenräumer ausgerüstet. Zur Bedienung wurden zwei oder drei Personen eingesetzt: Ein streckenkundiger Fahrleiter, der der Schublokomotive über die Signalanlage am hinteren Ende des Schneepflugs Anweisungen über die erforderliche Geschwindigkeit durchgeben konnte und auch Weisungen für die Vor- und Rückfahrt erteilte. Neben dem Fahrleiter befand sich der Bediener des Schneepflugs in der Kabine und ggf. ein Helfer. Technische Daten: Länge über alles: 10.000 mm Eigengewicht: 36.300 kg Zul. Streckenklasse: A oder höher Abstand zw. den Drehzapfen von Drehgestell: 3.000 mm Zul. Höchstgeschwindigkeit: 65 km/h Besonderheit: Der Schneepflug darf auch im nichtarbeiten Zustand Bahnsteig- und Laderampengleise in Gleisbögen unter 400 m Halbmesser (Radius) nicht oder nur mit besonderer Vorsicht befahren. 
Armin Schwarz

Deutschland / Museen und Ausstellungen / Westerwälder Eisenbahnfreunde 44 508 e.V. ·WEF·, Deutschland / Bahndienstfahrzeuge / Schneepflug Henschel Bauart 845, Triebfahrzeuge in Bild und Text

 1907  7 1024x683 Px, 23.06.2013 

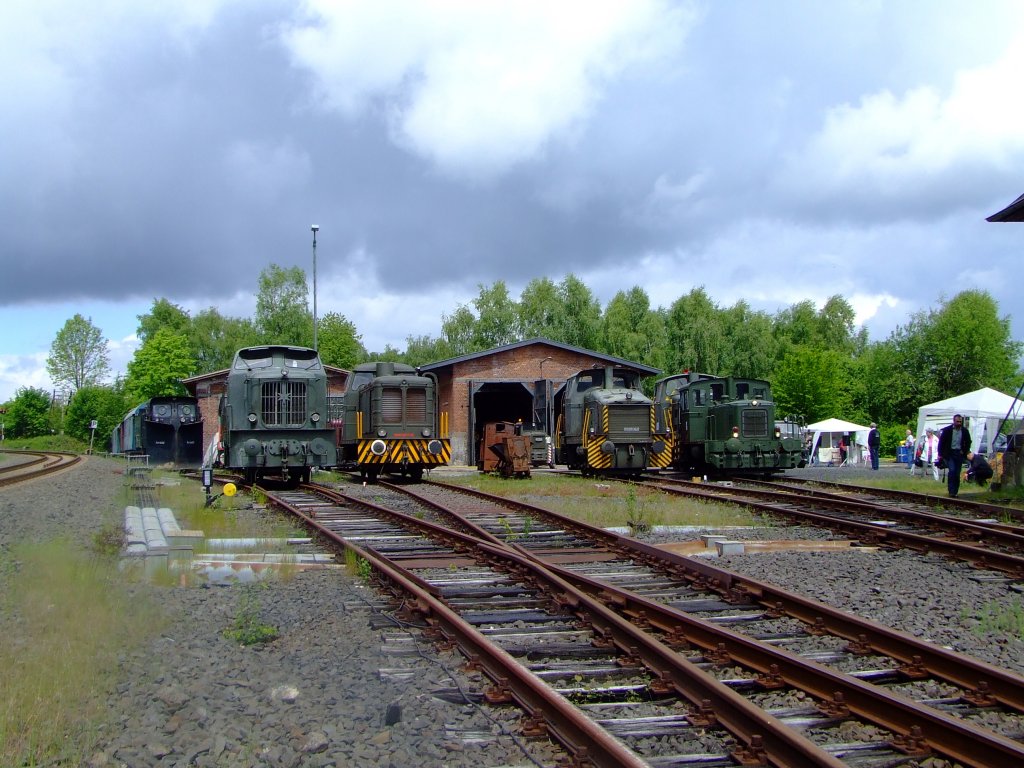

Sammlung ehemaliger Diesellokomotiven der Bundeswehr der Westerwälder Eisenbahnfreunde 44 508 e.V. am 30.05.2010 vor der historischen Lokstation Westerburg, dem heutigen Erlebnisbahnhof Westerwald. 
