Die formschöne deutsche Schmalspurdampflok 99 193 bei der Blonay Chamby Bahn wartet im Sommer 1985 in Blonay auf die Abfahrt nach Chamby.

(ID 1352594)



Die formschöne deutsche Schmalspurdampflok 99 193 bei der Blonay Chamby Bahn wartet im Sommer 1985 in Blonay auf die Abfahrt nach Chamby.

Analogbild vom Juli 1987

Die formschöne deutsche Schmalspurdampflok 99 193 bei der Blonay Chamby Bahn wartet im Sommer 1985 in Blonay auf die Abfahrt nach Chamby.

Analogbild vom Juli 1987

Stefan Wohlfahrt http://klein-aber-fein---imagination.startbilder.de/ 30.10.2023, 121 Aufrufe, 0 Kommentare

0 Kommentare, Alle Kommentare
Schreib einen Kommentar!

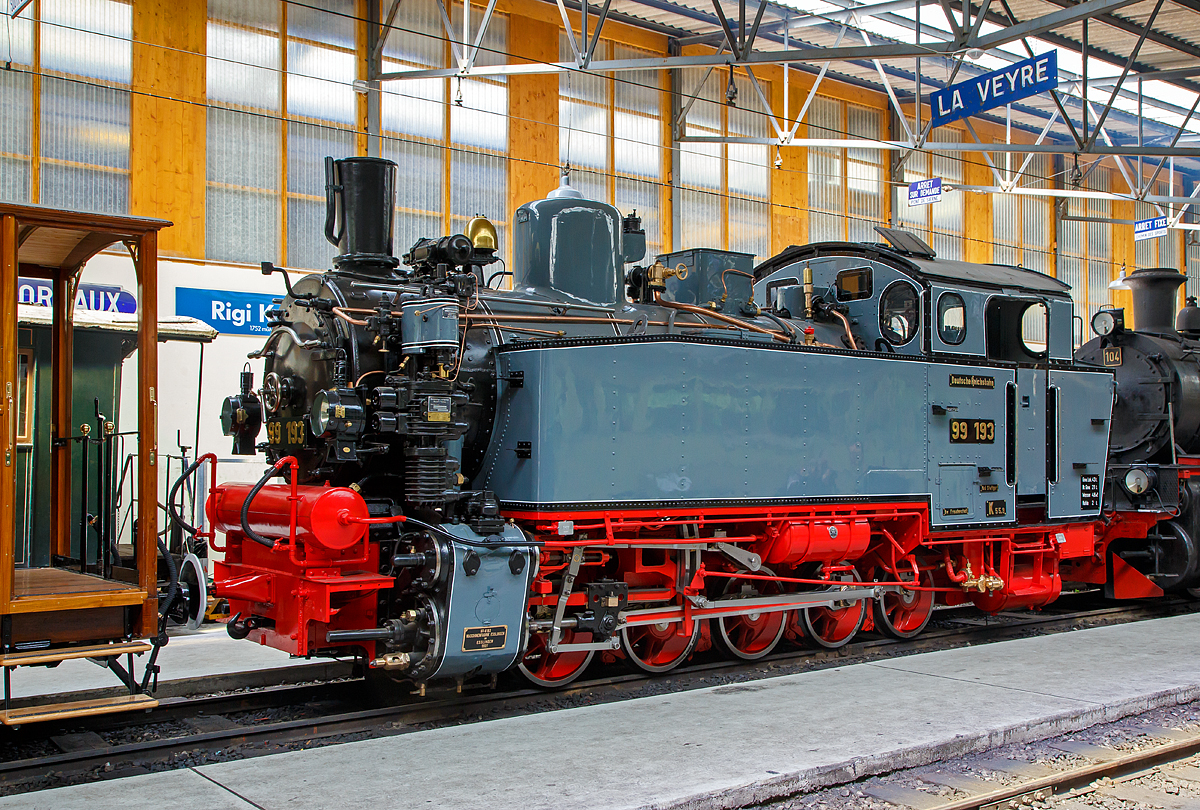

Die G 5/5 99 193 (ex DR 99 193, ex DB 99 193) der Museumsbahn Blonay–Chamby am 19.05.2018 im Depot in Chaulin.

Die Baureihe 99.19 (Württembergische Ts 5) bezeichnet eine fünfachsige meterspurige Lokomotivbaureihe (Gattung K 55.9) der Deutschen Reichsbahn. Die Konstruktion basierte im Wesentlichen auf der Baureihe 99.64–65/67–71 (Sächsische VI K) für 750 mm Schmalspur. Gebaut wurden die vier Lokomotiven, von der Maschinenfabrik Esslingen,  für die Schmalspurbahn Nagold–Altensteig.

Anfang der 1920er Jahre erhielt die Reichsbahndirektion Stuttgart fünf fabrikneue Lokomotiven der Baureihe 99.67–71, ein fast unveränderter Nachbau der Baureihe 99.64–65 (sächsische Gattung VI K), mit 750 mm Spurweite für die Bottwartalbahn. Da sich die Fahrzeuge gut bewährten, ließ man für die Schmalspurbahn Nagold–Altensteig 1927 von der Maschinenfabrik Esslingen vier Lokomotiven mit den Fabriknummern 4181 bis 4184 bauen, die weitgehend der Baureihe 99.64–65/67–71 glichen. Sie erhielten die Betriebsnummern 99 191 bis 194 und kosteten zusammen rund 275.000 Reichsmark. Im April 1927 wurde das erste Fahrzeug von der Deutschen Reichsbahn in Dienst gestellt.

1944 mussten zwei Maschinen abgegeben werden. Die 99 191 wurde Ende Mai 1944 zur Reichsbahndirektion Erfurt umstationiert, wo sie auf der Schmalspurbahn Eisfeld–Schönbrunn eingesetzt wurde. Die 99 194 gelangte im Kriegseinsatz höchstwahrscheinlich auf den Balkan.

Die 99 192 und 99 193 waren bei Kriegsende schadhaft abgestellt und wurden bis Ende 1945/Anfang 1946 wieder aufgearbeitet. Fortan übernahmen sie alleine den Zugdienst auf der Schmalspurbahn Nagold – Altensteig. Da Ende 1949 ein Teil des Personenverkehrs auf den Bus überging, wurde fortan täglich nur noch eine Maschine gebraucht.

Ab Sommer 1956 waren beide Loks nur noch als Reserve vorhanden, nachdem von der Walhallabahn Regensburg – Wörth die Diesellok V 29 952 nach Altensteig umgesetzt worden war. Die 99 192 wurde am 15. Mai 1959 ausgemustert und diente ab jetzt als Ersatzteilspender. Die 99 193 erhielt aufgrund des gestiegenen Straßenverkehrs auf der rechten Lokseite weiß-rote Warntafeln, da die Strecke mehrere Kilometer direkt neben der Straße verlief. Am 30. November 1967 wurde die 99 193 ausgemustert, eine Aufstellung als Denkmal in Altensteig scheiterte. Seit 1969 befindet sie sich bei der Museumsbahn Blonay–Chamby in der Schweiz.

Rahmen und Fahrwerk
Der genietete Blechinnenrahmen war 18 mm stark, innerhalb der Rahmenwangen befand sich ein Rahmenwasserkasten mit circa 0,66 m³ Fassungsvermögen.

Für die engen Bogenradien waren nach dem Gölsdorfprinzip der erste und fünfte Radsatz um 30 mm sowie der dritte um 20 mm seitenverschiebbar. Zusätzlich hatte die dritte Achse um zehn Millimeter geschwächte Spurkränze. Für eine bessere Führung waren die erste und letzte Achse mit Rückstellvorrichtungen ausgestattet.

Neben der obligatorischen Wurfhebelbremse als Handbremse stand die Westinghouse-Bremse zur Verfügung. Der dafür notwendige Luftbehälter wurde quer auf der vorderen Pufferbohle eingeordnet. Die 99 193 erhielt für ihren Museumsbahneinsatz zudem eine Saugluftbremse. Als Kupplung diente eine einfache Trichterkupplung mit Federung. Die 99 193 erhielt für den Betrieb bei der Museumsbahn Blonay–Chamby Mittelpuffer mit darunterliegender Schraubenkupplung nach französischen Normen.


TECHNISCHE DATEN:
Nummerierung: 	99 191–194
Anzahl:  4
Hersteller: 	Maschinenfabrik Esslingen
Baujahre: 	1927
Bauart: 	E h2t
Gattung: 	K 55.9
Spurweite: 	1.000 mm (Meterspur)
Länge über Puffer:  8.436 mm
Höhe:  3.550 mm
Breite: 2.450 mm
Achsabstand: 4 x 930 mm = 3.720 mm
Leergewicht: 	33,6 t
Dienstgewicht: 	43,5 t
Radsatzfahrmasse: 	8,7 t
Höchstgeschwindigkeit:  30 km/h
Anfahrzugkraft: 	76,15 kN
Treibraddurchmesser: 	800 mm
Zylinderanzahl: 	2
Zylinderdurchmesser: 	430 mm
Kolbenhub:  400 mm
Kessellänge:  3.235 mm
Kesselüberdruck: 14 bar
Anzahl der Heizrohre: 	79
Anzahl der Rauchrohre:  18
Wasservorrat: 	4,66 m³
Brennstoffvorrat:  2 t Kohle

Anmerkung: Die BB-Einsortierung passt nicht ganz, denn die 99 193 ist eine Württembergische Ts 5, später eingestuft als Baureihe 99.19. Sollte man so auch ändern. Eine 99.13 wäre eine Bayerische Pts 3/4, Württembergische K wäre normalspurige  DR 59.
Die G 5/5 99 193 (ex DR 99 193, ex DB 99 193) der Museumsbahn Blonay–Chamby am 19.05.2018 im Depot in Chaulin. Die Baureihe 99.19 (Württembergische Ts 5) bezeichnet eine fünfachsige meterspurige Lokomotivbaureihe (Gattung K 55.9) der Deutschen Reichsbahn. Die Konstruktion basierte im Wesentlichen auf der Baureihe 99.64–65/67–71 (Sächsische VI K) für 750 mm Schmalspur. Gebaut wurden die vier Lokomotiven, von der Maschinenfabrik Esslingen, für die Schmalspurbahn Nagold–Altensteig. Anfang der 1920er Jahre erhielt die Reichsbahndirektion Stuttgart fünf fabrikneue Lokomotiven der Baureihe 99.67–71, ein fast unveränderter Nachbau der Baureihe 99.64–65 (sächsische Gattung VI K), mit 750 mm Spurweite für die Bottwartalbahn. Da sich die Fahrzeuge gut bewährten, ließ man für die Schmalspurbahn Nagold–Altensteig 1927 von der Maschinenfabrik Esslingen vier Lokomotiven mit den Fabriknummern 4181 bis 4184 bauen, die weitgehend der Baureihe 99.64–65/67–71 glichen. Sie erhielten die Betriebsnummern 99 191 bis 194 und kosteten zusammen rund 275.000 Reichsmark. Im April 1927 wurde das erste Fahrzeug von der Deutschen Reichsbahn in Dienst gestellt. 1944 mussten zwei Maschinen abgegeben werden. Die 99 191 wurde Ende Mai 1944 zur Reichsbahndirektion Erfurt umstationiert, wo sie auf der Schmalspurbahn Eisfeld–Schönbrunn eingesetzt wurde. Die 99 194 gelangte im Kriegseinsatz höchstwahrscheinlich auf den Balkan. Die 99 192 und 99 193 waren bei Kriegsende schadhaft abgestellt und wurden bis Ende 1945/Anfang 1946 wieder aufgearbeitet. Fortan übernahmen sie alleine den Zugdienst auf der Schmalspurbahn Nagold – Altensteig. Da Ende 1949 ein Teil des Personenverkehrs auf den Bus überging, wurde fortan täglich nur noch eine Maschine gebraucht. Ab Sommer 1956 waren beide Loks nur noch als Reserve vorhanden, nachdem von der Walhallabahn Regensburg – Wörth die Diesellok V 29 952 nach Altensteig umgesetzt worden war. Die 99 192 wurde am 15. Mai 1959 ausgemustert und diente ab jetzt als Ersatzteilspender. Die 99 193 erhielt aufgrund des gestiegenen Straßenverkehrs auf der rechten Lokseite weiß-rote Warntafeln, da die Strecke mehrere Kilometer direkt neben der Straße verlief. Am 30. November 1967 wurde die 99 193 ausgemustert, eine Aufstellung als Denkmal in Altensteig scheiterte. Seit 1969 befindet sie sich bei der Museumsbahn Blonay–Chamby in der Schweiz. Rahmen und Fahrwerk Der genietete Blechinnenrahmen war 18 mm stark, innerhalb der Rahmenwangen befand sich ein Rahmenwasserkasten mit circa 0,66 m³ Fassungsvermögen. Für die engen Bogenradien waren nach dem Gölsdorfprinzip der erste und fünfte Radsatz um 30 mm sowie der dritte um 20 mm seitenverschiebbar. Zusätzlich hatte die dritte Achse um zehn Millimeter geschwächte Spurkränze. Für eine bessere Führung waren die erste und letzte Achse mit Rückstellvorrichtungen ausgestattet. Neben der obligatorischen Wurfhebelbremse als Handbremse stand die Westinghouse-Bremse zur Verfügung. Der dafür notwendige Luftbehälter wurde quer auf der vorderen Pufferbohle eingeordnet. Die 99 193 erhielt für ihren Museumsbahneinsatz zudem eine Saugluftbremse. Als Kupplung diente eine einfache Trichterkupplung mit Federung. Die 99 193 erhielt für den Betrieb bei der Museumsbahn Blonay–Chamby Mittelpuffer mit darunterliegender Schraubenkupplung nach französischen Normen. TECHNISCHE DATEN: Nummerierung: 99 191–194 Anzahl: 4 Hersteller: Maschinenfabrik Esslingen Baujahre: 1927 Bauart: E h2t Gattung: K 55.9 Spurweite: 1.000 mm (Meterspur) Länge über Puffer: 8.436 mm Höhe: 3.550 mm Breite: 2.450 mm Achsabstand: 4 x 930 mm = 3.720 mm Leergewicht: 33,6 t Dienstgewicht: 43,5 t Radsatzfahrmasse: 8,7 t Höchstgeschwindigkeit: 30 km/h Anfahrzugkraft: 76,15 kN Treibraddurchmesser: 800 mm Zylinderanzahl: 2 Zylinderdurchmesser: 430 mm Kolbenhub: 400 mm Kessellänge: 3.235 mm Kesselüberdruck: 14 bar Anzahl der Heizrohre: 79 Anzahl der Rauchrohre: 18 Wasservorrat: 4,66 m³ Brennstoffvorrat: 2 t Kohle Anmerkung: Die BB-Einsortierung passt nicht ganz, denn die 99 193 ist eine Württembergische Ts 5, später eingestuft als Baureihe 99.19. Sollte man so auch ändern. Eine 99.13 wäre eine Bayerische Pts 3/4, Württembergische K wäre normalspurige DR 59.
Armin Schwarz

Schweiz / Museumsbahnen und Vereine / BC Blonay – Chamby, Schweiz / Dampfloks | Schmalspur / G 5/5, Deutschland / Dampfloks | Schmalspur / BR 99.13 · 191-194 württemb. K, Dampfrößer meine Lieblinge, Triebfahrzeuge in Bild und Text, Blonay (CH) Pfingsten 2018

1145  4 1200x810 Px, 10.11.2018

Im Sommer 1985 dampfte die 99 193 in Blonay bei der B-C, heute seht sie angegraut und mit etliche neuen Teilen versehen in Chaulin, so dass ich hoffe, dass der schöne Fünfkuppler nächstes Jahr zum 50-Jahre B-C Jubiläum erneut in Blonay dampfen wird.
Analog Bild vom Sommer 1985
Im Sommer 1985 dampfte die 99 193 in Blonay bei der B-C, heute seht sie angegraut und mit etliche neuen Teilen versehen in Chaulin, so dass ich hoffe, dass der schöne Fünfkuppler nächstes Jahr zum 50-Jahre B-C Jubiläum erneut in Blonay dampfen wird. Analog Bild vom Sommer 1985
Stefan Wohlfahrt

Die 99 193 wartet im Sommer 1985 in Blonay auf die Abfahrt nach Chaulin. Damals was die kompakte und formschöne Dampflok recht häufig im Einsatz auf der Blonay Chamby Bahn.
AnalogBild/Juli 1985
Die 99 193 wartet im Sommer 1985 in Blonay auf die Abfahrt nach Chaulin. Damals was die kompakte und formschöne Dampflok recht häufig im Einsatz auf der Blonay Chamby Bahn. AnalogBild/Juli 1985
Stefan Wohlfahrt

BC: Schweizer Dampf-Festival 2016. Infolge der unsicheren Wetterprognosen habe ich diesen alljährlichen wiederkehrenden Grossanlass am Genfersee zu Hause anhand von Archivbildern aus Vorjahren erlebt. Die ehemalige DR G 5/5 99193 mit einem Dampfzug auf der Fahrt nach Chamby beim Verlassen des Tunnels de Cornaux im Sommer 1979.
Foto: Walter Ruetsch
BC: Schweizer Dampf-Festival 2016. Infolge der unsicheren Wetterprognosen habe ich diesen alljährlichen wiederkehrenden Grossanlass am Genfersee zu Hause anhand von Archivbildern aus Vorjahren erlebt. Die ehemalige DR G 5/5 99193 mit einem Dampfzug auf der Fahrt nach Chamby beim Verlassen des Tunnels de Cornaux im Sommer 1979. Foto: Walter Ruetsch
Walter Ruetsch
