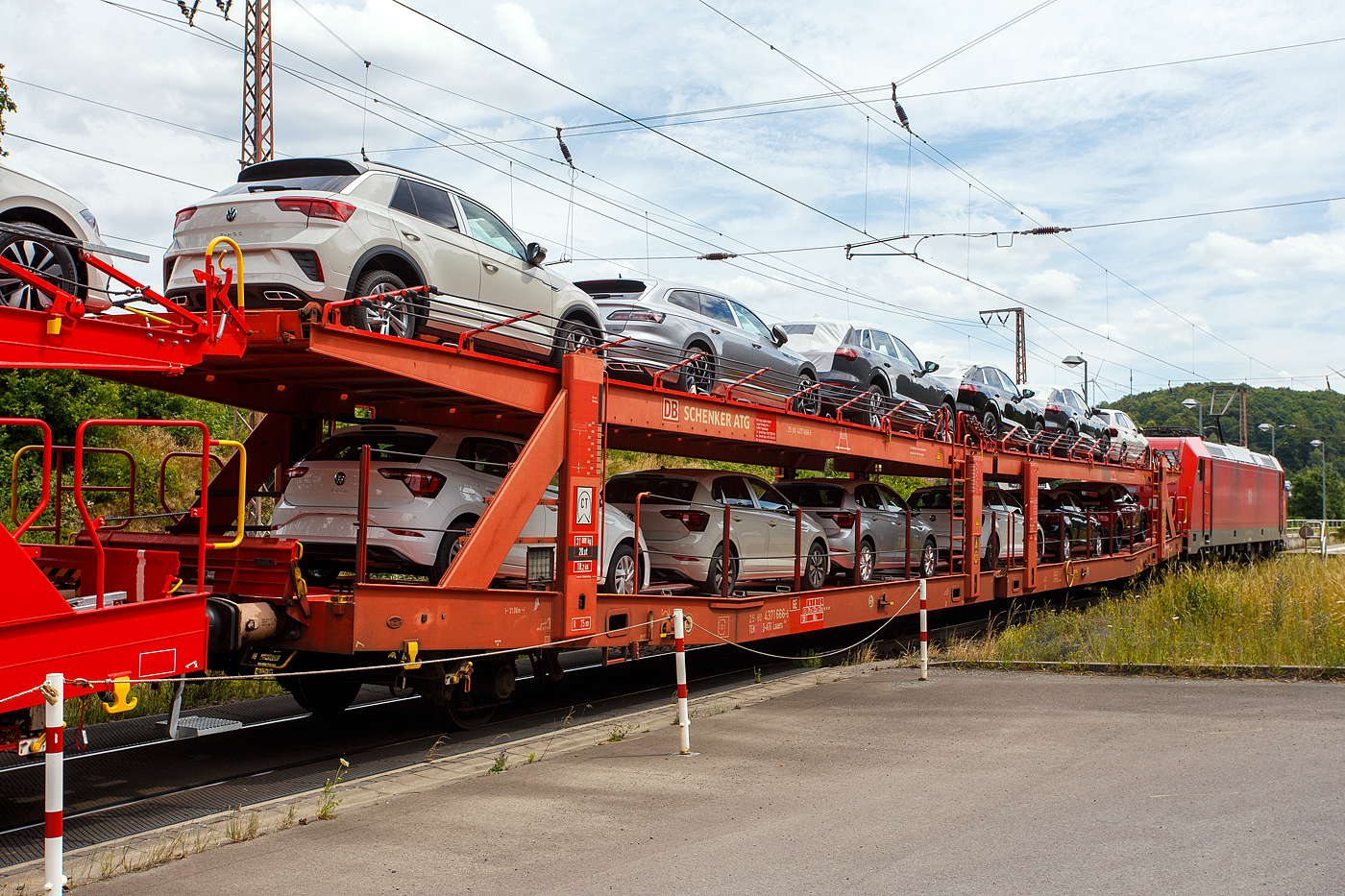

Vierachsiger (2 x zweiachsiger) Doppelstock-Autotransportwagen, 25 80 4371 666-5 D-ATG, der Gattung Laaers 560, der DB Cargo Logistics GmbH (ex DB Schenker ATG), am 19 Juli 2024 im Zugverband, direkt hinter der DB Cargo 185 230-0 (91 80 6185 230-0 D-DB), bei der Zugdurchfahrt in Rudersdorf (Kreis Siegen), hier beladen mit VW PKW´s aus der „Stadt des KdF-Wagens bei Fallersleben“ (ab 1945 Wolfsburg).
Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, SUVs und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (bis 33 t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.
Durch die Entwicklung eines veränderten Ladungssicherungssystems wurde den Kundenanforderungen nach optimierten Transportmöglichkeiten für Fahrzeuge mit niedrigerer Bodenfreiheit Rechnung getragen.
TECHNISCHE DATEN:
Gattung: Laaers (Bauart 560)
Erstes Baujahr der Wagengattung: 2007
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): äußere 840 mm und mittlere 730 mm
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Ladelänge waagerechter Teil untere Ebene: 19.400 mm
Ladebreite : 2.950 (unten) / 2.750 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 31.000 kg
Max. Zuladung bei Lastgrenze S: 33,0 t (ab Streckenklasse B, bei A 29,0 t)
Max. Zuladung der Ladeebenen: unten und oben jeweils max. 18 t
Max. Gewicht je Pkw: 2.800 kg (Radlast max. 1 t)
Anzahl der Radvorleger: 64
Höhe Geländer oben: 600 mm
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A (K)
Bremssohle: Jurid 816 M
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE Armin Schwarz

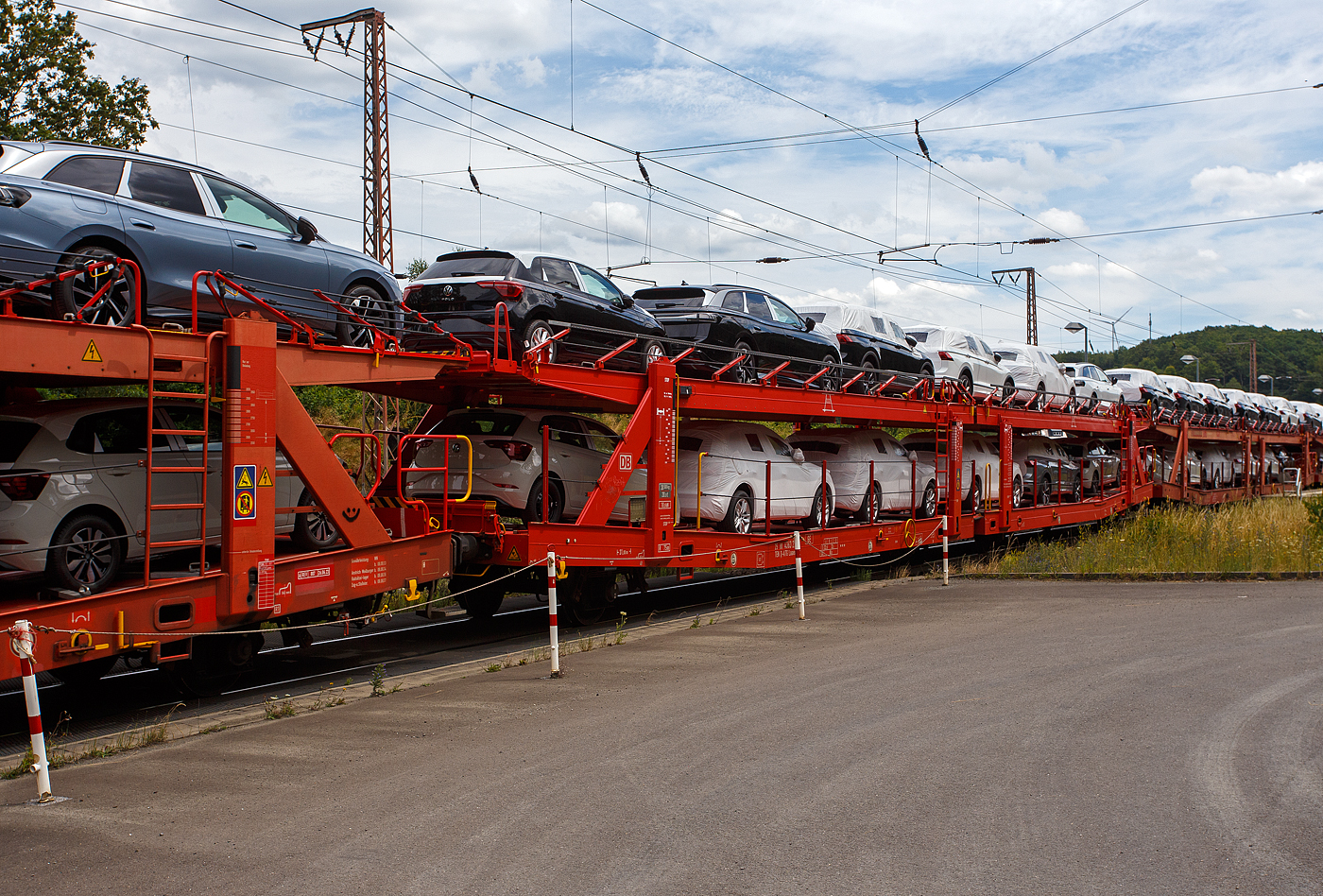

Vierachsiger (2 x zweiachsiger) Doppelstock-Autotransportwagen, 25 80 4363 272-2 D-ATG, der Gattung Laaers 560.2, der DB Cargo Logistics GmbH (ex DB Schenker ATG) am 19 Juli 2024 im Zugverband bei der Zugdurchfahrt in Rudersdorf (Kreis Siegen), hier beladen mit PKW´s aus der „Stadt des KdF-Wagens bei Fallersleben“ (ab 1945 Wolfsburg).
Der Wagen wurde 201_ von der damaligen DB Waggonbau Niesky GmbH gebaut.
Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, SUVs und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (bis 33 t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.
Durch die Entwicklung eines veränderten Ladungssicherungssystems wurde den Kundenanforderungen nach optimierten Transportmöglichkeiten für Fahrzeuge mit niedrigerer Bodenfreiheit Rechnung getragen.
TECHNISCHE DATEN:
Gattung: Laaers (Bauart 560.2)
Erstes Baujahr der Wagengattung: 2007
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): äußere 840 mm und mittlere 730 mm
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Ladelänge waagerechter Teil untere Ebene: 19.400 mm
Ladebreite : 2.950 (unten) / 2.750 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 30.500 kg
Max. Zuladung bei Lastgrenze S: 33,5 t (ab Streckenklasse B, bei A 32,0 t)
Max. Zuladung der Ladeebenen: unten und oben jeweils max. 18 t
Max. Gewicht je Pkw: 2.800 kg (Radlast max. 1 t)
Anzahl der Radvorleger: 64
Höhe Geländer oben: 600 mm
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A (K)
Bremssohle: Jurid 816 M
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE
Der große Unterschied zwischen den Laaers-Wagen der Bauart 560.2 (wie hier) und der Bauart 560.1 sind das Lastgrenzenraster (Max. Zuladung), zudem ist die Bauart 560.2 meist 500 kg leichter. Armin Schwarz
Leerer vierachsiger (2 x zweiachsiger) Doppelstock-Autotransportwagen der Gattung Laaers 560.1 (BA 5.854) der DB Cargo Logistics GmbH (ex DB Schenker ATG) eingestellt als 25 80 4371 171-6 D-ATG am 19 Juli 2024 im Zugverband bei der Zugdurchfahrt in Rudersdorf (Kreis Siegen).
Der Wagen wurde 2010 von der damaligen DB Waggonbau Niesky GmbH gebaut.
Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, SUVs und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (bis 34 t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.
Durch die Entwicklung eines veränderten Ladungssicherungssystems wurde den Kundenanforderungen nach optimierten Transportmöglichkeiten für Fahrzeuge mit niedrigerer Bodenfreiheit Rechnung getragen.
TECHNISCHE DATEN:
Gattung: Laaers (Bauart 560.1)
Erstes Baujahr der Wagengattung: 2007
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): äußere 840 mm und mittlere 730 mm
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Ladelänge waagerechter Teil untere Ebene: 19.400 mm
Ladebreite : 2.950 (unten) / 2.750 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 31.000 kg
Max. Zuladung bei Lastgrenze S: 33,0 t (ab Streckenklasse B, bei A 29,0 t)
Max. Zuladung der Ladeebenen: unten und oben jeweils max. 18 t
Max. Gewicht je Pkw: 2.800 kg (Radlast max. 1 t)
Anzahl der Radvorleger: 64
Höhe Geländer oben: 600 mm
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A (K)
Bremssohle: Jurid 816 M
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE
Der große Unterschied zwischen den Laaers-Wagen der Bauart 560.1 (wie hier) und der Bauart 560.2 sind das Lastgrenzenraster (Max. Zuladung), zudem ist die Bauart 560.2 meist 500 kg leichter. Armin Schwarz
