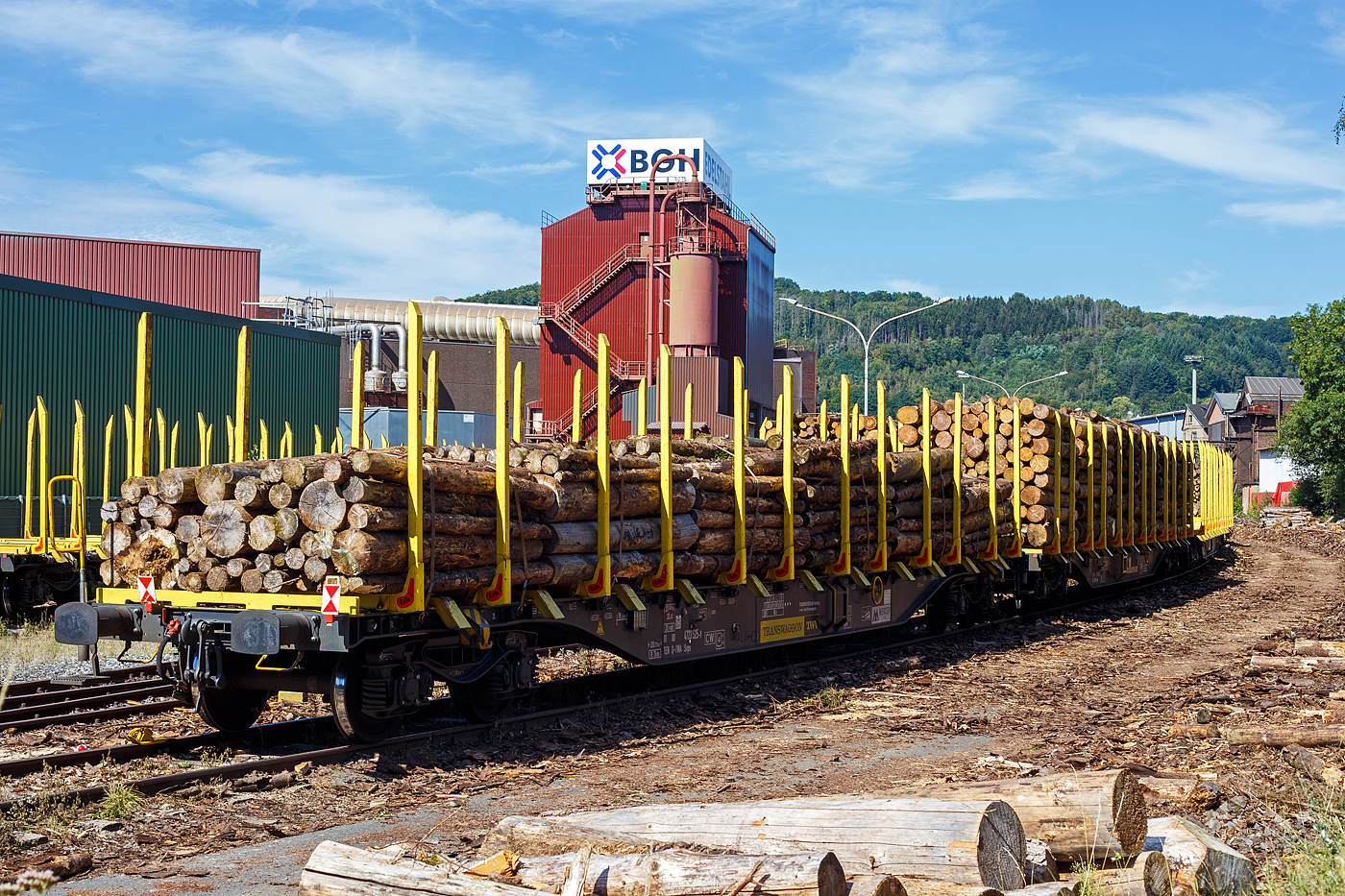

Beladener vierachsiger Drehgestell-Flachwagen (Holzwaggon) mit Niederbindeeinrichtung (Ladungssicherungssystem „Autonordic“) und Rungensystem ExTe (SR8), 81 80 4723 525-9 D-TWA, der Gattung Snps (TWA Bezeichnung SNPZ), der TRANSWAGGON GmbH (Hamburg) zurzeit an die Mercer Holz vermietet, beladen mit Fichten-Rundholz abgestellt am 07 September 2024 in Siegen-Eintracht auf der Gleisanlage der KSW - Kreisbahn Siegen-Wittgenstein (Eisern-Siegener Eisenbahn NE 437).

Der Wagen wurde 2022 von Tatravagonka Poprad (Slowakei) unter der Fabriknummer 013 gebaut (die Drehgestelle unter Fabriknummer 297016).

Die 4-achsigen Wagen Snps sind zum Transport von Holz der Längen 2 m, 2,5 m, 3 m, 4 m, 5,1 m und 6 m bestimmt. Die Wagen sind mit ExTe Ladungssicherungs- und Rungensystem (ExTe SR8) vom schwedischen Hersteller ExTe Fabriks AB in Färila (Schweden) ausgestattet. Die ExTe liefert Produkte an Holzspediteure in der ganzen Welt, die Anforderungen an die Sicherheit auf Straße und Schiene, ein gutes Arbeitsumfeld und einen rationellen Transport stellen. Für die TWA wurden (über die Tatravagonka Poprad) zwischen 2015 und 2022 für 409 dieser Drehgestell-Flachwagen (Snps / SNPZ) diese Systeme geliefert. Wenn man das Rungensystem und die Ladeschwellen entfernt, ist es auch möglich den Wagen für Containertransporte zu verwenden.

TECHNISCHE DATEN des Wagens:
Gattung: Snps (TWA SNPZ, mit Rungensystem ExTe)
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 (in 2 Drehgestellen)
Profil: G2
Länge über Puffer: 20.770 mm
Drehzapfenabstand: 15.230 mm
Radsatzstand in den Drehgestellen: 1.800 mm
Drehgestellbauart: Y25Ls-K (Kopfstückloses Güterwagen-Drehgestell)
Laufragdurchmesser: 920 mm (neu) / 840 mm (abgenutzt)
Ladelänge: 19.530 mm
Fußbodenhöhe über SOK: 1.120 mm UK Ladeschwellen/Rungen (+ 150 mm)
Höhe der Ladeebene: 1.270 mm
Ladequerschnitt: 6,3 m²
Rungenhöhe: 2.488 mm
Ladebreite zw. den Rungen: 2.620 mm
Anzahl der Rungenpaare: 12
Anzahl der Spanngurte („ExTe Autonordic“): 10
Eigengewicht: 23.000 kg
Max. Zuladung: 67 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A max. 59 t (K)
Bremssohle: K-Sohle C 810
Feststellbremse: Ja
Intern. Verwendungsfähigkeit: TEN CW

Bedeutung der Gattungsbezeichnung (Snps) :
S = Flachwagen mit Drehgestellen in Sonderbauart
n = Lademasse bei Lastgrenze C: m > 60 t
p = ohne Borde
s = beladen zugelassen für Züge bis 100 km/h

Zudem verfügen diese Wagen der TWA über PJM WaggonTracker ADV:
Die digitale Welt eröffnet viele Möglichkeiten und verschafft vor allem Transporteuren enorme Vorteile. PJM hat die notwendige Verknüpfung zwischen Gütertransporten im Schienenverkehr und der Digitalisierung schon vor langer Zeit erkannt und ist mit dem patentierten Monitoring-System WaggonTracker Pionier. WaggonTracker kombiniert Monitoring und Automation und bietet damit ein robustes Gesamtsystem, das dem Flottenbetreiber enorme Effizienz und Kosten-Einsparungen verschafft: Man erhält wichtige Informationen in Echtzeit über die Fahrzeugflotte und aufwändige Prozesse werden automatisiert.

Der WaggonTracker ADV ist Energieautark, ein Radnabengenerator versorgt die WaggonTracker-Plattform autonom mit Strom.

Der WaggonTracker übermittelt die Echtzeit-Lokalisierung via Web-Service, u.a. über die Fahrleistung, die aktuelle Position und Radsatz-Laufleistungs-Verwaltung. Das ADV-System (wie hier) bietet zusätzlich die Überwachung des Fahrzeugzustands, einzelner Komponenten und der geladenen Güter. Im Anlassfall werden Alarmmeldungen verschickt. Es werden z.B. die Achslager-Temperatur und Beladezustand überwacht. Eine Signalisierung / akustische Warnung bei Überladung (asymmetrische Beladung, Radsatzlast) werden bei Ladevorgängen direkt am Wagen signalisiert. Was hier bei solchen Wagen sicherlich für die Holzverladung sehr hilfreich ist.

Die Signallampen am Wagen zeigen an:
Überladung
Radsatzüberlast
Radscheibenüberlast
Asymmetrische Beladung
Unzulässige Drehgestell-Lastverteilung
Ladung in Ordnung
Beladungsschwellwert

Automatische Bremsprobe:
Eine automatische Bremsprobe ersetzt die aufwändige, händische Überprüfung. Bei einem 500 m langen Güterzug bedeutet das eine Zeitersparnis von 30 Minuten. Die Ergebnisse der automatischen Bremsprobe werden auf dem Display des Zugführers oder Bremsproben-Verantwortlichen übersichtlich angezeigt.

Die MERCER Holz:
Mercer Holz ist die Holzeinkaufsorganisation für alle deutschen Produktionsstandorte von Mercer International (Mercer Rosenthal, Mercer Stendal, Mercer Torgau und Mercer Timber Products). Seit mehr als 15 Jahren beliefert sie Zellstoff- und Sägewerke mit großen Industrieholz- und Hackschnitzelmengen. Neben der Belieferung der deutschen Mercer-Werke bietet sie zudem kompetente Beschaffungs-, Holzernte- und Logistikdienstleistungen für Drittkunden an.

Die Mercer Holz ist auch ein gefragter Dienstleister für die Waldbesitzer. Sie kaufen Holz ein, bündeln es nach Baumarten und Qualitäten und beliefern eigene und dritte Unternehmen gemäß ihrer jeweiligen Ansprüche an Qualität und Logistik. Auf diese Weise kann sowohl für Lieferanten als auch Kunden eine maximale Wertschöpfung bei der Holzaushaltung erzielt werden.
