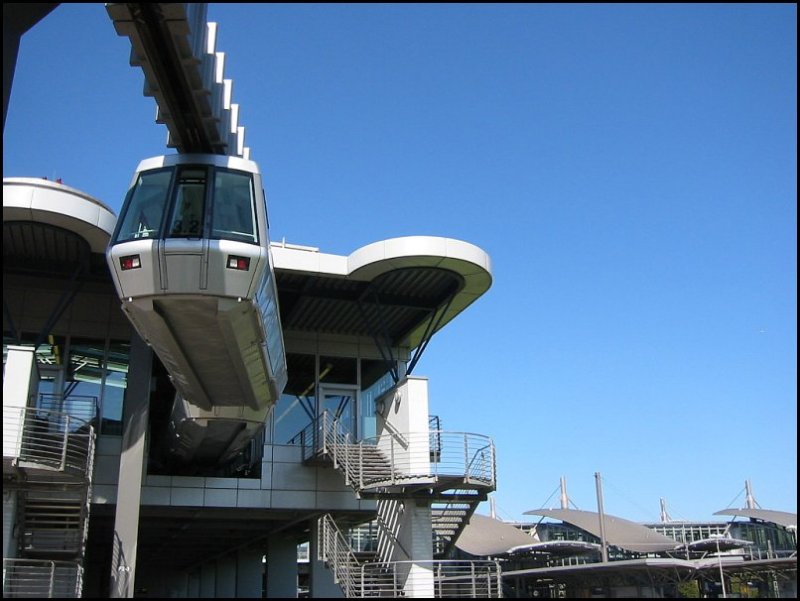

Unbesetzte Skytrain-Kabinen am 09.09.2006 beim DB-Fernbahnhof des Flughafens von Düsseldorf

Unbesetzte Skytrain-Kabinen am 09.09.2006 beim DB-Fernbahnhof des Flughafens von Düsseldorf.

(ID 70757)

Der DB-Fernbahnhof am Flughafen in Düsseldorf und die Terminals des Flughafens sind seit Juli 2002 über eine Distanz von rund 2,5 Kilometern mit der automatisch gesteuerten Hängebahn Skytrain

Unbesetzte Skytrain-Kabinen am 09.09.2006 beim DB-Fernbahnhof des Flughafens von Düsseldorf.

Deutschland / Magnetschwebe-, Schwebe-, H-Bahnen / Düsseldorf Skytrain

Unbesetzte Skytrain-Kabinen am 09.09.2006 beim DB-Fernbahnhof des Flughafens von Düsseldorf. An diesem Tag fanden wohl Tests vor der Wiederinbetriebnahme statt.

Thomas Schmidt 29.09.2006, 1173 Aufrufe, 0 Kommentare

Auf dieser Aufnahme ebenfalls vom 09.09.2006 ist ein Skytrain-Zug aus zwei Kabinen nahe der Terminals am Flughafen zu sehen.

120 137 ist soeben mit dem EuroCity 171 nach Budapest Keleti pu in Berlin Gesundbrunnen eingefahren.

0 Kommentare, Alle Kommentare

Schreib einen Kommentar!

Der SkyTrain Düsseldorf Flughafen, ein Zug (zwei aneinander gekoppelten Kabinen) hat am 26 Mai 2024 die Station Fernbahnhof verlassen und fährt in Richtung Terminal. Die vollautomatische Kabinenbahn (fahrerloser Betrieb), die rund 2,5 km lange doppelgleisige Strecke verläuft in etwa 10 Metern Höhe. Der SkyTrain bringt einen in sieben Minuten (mit bis zu 50 km/h) vom Fernbahnhof zum Terminal. Die Haltestellen sind der Bahnhof Düsseldorf Flughafen, das Parkhaus P4/P5, das Terminal A/B sowie das Terminal C. Die Haltepunkte werden auf Deutsch und Englisch angesagt. Alle Kabinen verfügen über großflächige Panoramafenster und ausreichenden Stauraum für Gepäck. Die Kabinen besitzen außenliegende Schiebetüren und Überstiegstüren an den beiden Stirnseiten. In Deutschland ist das System der Straßenbahn-Bau- und Betriebsordnung (BOStrab) unterworfen und gilt nach § 4 Abs. 2 PBefG als (vom sonstigen Verkehr) unabhängige Bahn, die dementsprechend auch automatisch, d. h. ohne Fahrpersonal in den Fahrzeugen, betrieben werden darf. SkyTrain Düsseldorf verfügt über 6 Züge mit je 2 festgekuppelten Kabinen sowie1 Sonderfahrzeug. Die Beförderungskapazität beträgt rund 2.000 Fahrgäste pro Stunde und Richtung, ca. 90 Fahrgäste pro Zug. Basierend auf der von Siemens Transportation Systems entwickelten Hängebahn-Technologie bestehen die Fahrzeuge aus den Hauptkomponenten Kabine und Fahrwerke. Eine Kabine ist über vier niveaugeregelte Luftfedern mit hydraulischer Dämpfung an den beiden Fahrwerken befestigt. Die tragende Kabinenstruktur wurde aus hochfesten Aluminium-Strangpreßprofilen aufgebaut, die sich durch hohe Korrosionsfestigkeit und Steifigkeit bei niedrigem Gewicht auszeichnet. Im Inneren der Kabine befinden sich neben 15 Sitz- und 32 Stehplätzen für die Fahrgäste auch alle Betriebsmittel zur Steuerung und Überwachung der Fahrzeugkomponenten. Diese sind in speziellen Geräteschränken untergebracht. Im Bedarfsfall können die Fahrzeuge auch im Handbetrieb mit Fahrern gesteuert werden. Seit dem 1. Juli 2002 ist der SkyTrain am Flughafen Düsseldorf im Betrieb. Baubeginn war im November 1996. Zuerst wurde der Abschnitt zwischen dem Fernbahnhof und dem Terminal A/B in Betrieb genommen. Diese Strecke ist 2,5 Kilometer lang und weist bis zu 4 % Steigung auf. Der letzte, rund 250 Meter lange Abschnitt bis Terminal C wurde rund 1½ Jahre später mit der Fertigstellung des Terminals eröffnet. Die Baukosten beliefen sich auf rund 150 Millionen Euro, von denen der Flughafen-Bahnhof 35 Millionen Euro verschlang. 62 % der Baukosten wurden durch Fördermittel erbracht. Auf der Strecke verkehren bis zu sechs Züge aus je zwei aneinander gekoppelten Kabinen, die je 18,4 Meter lang und 2,56 Meter breit sind und mit einer Spannung von 400 Volt betrieben werden. Jeder Zwei-Wagen-Zug bietet 64 Steh- und 30 Sitzplätze. Bei einem Dreiminutentakt befördert die Bahn bis zu 2000 Fahrgäste in der Stunde, jeweils von 3:45 Uhr bis 0:45 Uhr. Die Strecke wird mit einer Reisegeschwindigkeit von 21 km/h im Schnitt in sieben Minuten durchfahren, die Höchstgeschwindigkeit beträgt 50 km/h. In ihrer Anfangsphase hatte die Bahn mehrfach Probleme mit der sensiblen Auslegung der Sicherheitssysteme, die unbegründete Notbremsungen auf offener Strecke zur Folge hatten. Dies führte phasenweise zur Einstellung des Betriebs. Am 7. Dezember 2006 wurde der SkyTrain vom Flughafen endgültig abgenommen. Nach Aussage des Flughafens wurde vor der Abnahme eine Verfügbarkeit des Systems von über 99 % nachgewiesen. Siemens bleibt Betreiber der Anlage und haftet auch für weitere Ausfälle der Bahn über die Gewährleistungszeit von 25 Jahren. ANTRIEBSSYSTEM Die vier Gleichstrommotoren werden über thyristorgesteuerte Stromrichtergeräte betrieben. Die Spannungsversorgung erfolgt mit 400 Volt aus dem Drehstromnetz. Die Bremsenergie wird in das Versorgungsnetz zurückgespeist und damit den anderen Fahrzeugen zur Beschleunigung bzw. zum Fahren zur Verfügung gestellt. Die von einem Fahrzeug aufgenommene Spitzenleistung beträgt 225 kVA. Die beiden Fahrwerke (einer Kabine) laufen auf 4 gummibandagierten Trag- und Treibrädern in einem kastenförmigen Fahrweg-Träger (einem unten geschlitzten Hohlkastenträger) und werden von 16 Führungsrollen mit Hartgummibandagen (je 4 Doppelrollen vorne und hinten) geführt und somit in der Spur halten. Es ist damit wesentlich komplexer aufgebaut als ein Fahrwerk der Wuppertaler Schwebebahn, das aus lediglich 2 Rädern besteht. Im Innern des Fahrbahnträgers (Hohlkastenträger) laufen die Fahrwerke weitgehend witterungsgeschützt, zudem sind so die Führung und Stromversorgung wettergeschützt.Das Antriebssystem eines Fahrzeuges besteht aus zwei weitestgehend unabhängigen, redundanten Einheiten, die wiederum über je zwei parallelgeschaltete Fahrmotoren verfügen. Beim Ausfall eines Systems kann die Fahrt also bis zur Endhaltestelle fortgesetzt werden. Die Stromabnahme läuft über vier seitlich angebrachte Stromschienen, dabei wird Dreiphasenwechselstrom (Drehstrom) mit einer Spannung von 400 Volt übertragen, der ohne Umformer und eigene Umspannstationen direkt aus dem Drehstromnetz genommen wird. Darüber liegen Linienleiter zur drahtlosen Übertragung von Daten zwischen Fahrzeug und Leitstand. Weichen ermöglichen Verzweigungen des Fahrwegs. Bahnsteigtüren verhindern Abstürze aus hoch gelegenen Bahnhöfen bzw. ein Betreten der Gleisbereiche. Die H-Bahn wird von einer zentralen Leitstelle aus überwacht und kommt so ohne Fahrpersonal in den Zügen aus. Sie könnte auch je nach Auslastung, im Takt- oder im Rufbetrieb eingesetzt werden, wobei im letzteren der Fahrgast sich die Kabine wie einen Personenaufzug per Knopfdruck „bestellt“. TECHNISCHE DATEN DES ANTRIEBS: Fahrspannung: 3 x 400 V, 50 Hz Nennleistung Fahrmotoren: 4 x 31,5 kW Drehzahlbereich: 0..3290 U/min Nenndrehmoment: 4 x 90 Nm Antriebskraft (Nennwert): 8,4 kN Antriebskraft (Anfahrzugkraft): 16,8 kN betriebliche Beschleunigung: 1 m/s² betriebliche Verzögerung: 1 m/s² Sicherheitstechnische Verzögerung: > 1,5 m/s² Höchstgeschwindigkeit: 13,9 m/s (50 km/h) Positioniergenauigkeit: ± 3 cm Fahrgeräusch (bei 50 km/h in 25 m Entfernung) < 65 dB/A TECHNISCHE DATEN einer Kabine: Länge über Kupplungen: 9.200 mm Länge der Kabine: 8.232 mm Breite der Kabine: 2.244 mm Höhe der Kabine: 2.623 mm Lichte Weite eine Fahrgasttür: 1.350 mm (2x je Längsseite einer Kabine) Mittenabstand Fahrgasttüren: 4.600 mm Mittenabstand Fahrwerke: 5.689 mm Gewicht eines Fahrwerks: 1.750 kg Leergewicht einer Kabine : 4.955 kg Leergewicht Fahrzeug: 8.455 kg (1 Kabine mit 2 Fahrwerken) Zuladung (nach BOStrab): 4.923 kg zulässiges Gesamtgewicht: 13.378 kg Sitzplätze: 15 Stehplatze: 32 
