Dampfbahn-Fest (30 Jahre Wiedereröffnung der Strecke Realp - Furka sowie 40 Jahre Verein Furka-Bergstrecke VFB): Die Dampfschneeschleuder der RhB wurde aufgearbeitet und präsentiert sich genau wie die Dampflok der Gartenbahn vor der Wagenremise in Realp. Realp, 26.8.2023 Markus Gmür
Bei einer geplanten Gruppenfahrt mit der Furka-Dampfbahn kamen wir zufällig zum Jubiläum 40 Jahre Verein Furka-Bergstrecke am 25.08.2023 nach Realp. Dort war auch die Dampfschneeschleuder RhB Xrot R12 angeheizt. Bei über 30 Grad musste sie jedoch nicht zum Einsatz kommen. Heinz Bergner
Pfingsten 2023 (Samstag 27. bis Montag 29. Mai 2023) fand bei der Museumsbahn Blonay–Chamby das Schweizer Dampffestival 2023 / Festival suisse de la Vapeur 2023 statt.
Die grandiose ehemalige Berninabahn RhB Ge 4/4 81 der Museumsbahn Blonay–Chamby, ex RhB Ge 4/4 181, ex BB Ge 4/4 81, ex BB Ge 6/6 81, am 27. Mai 2023 beim Umsetzen auf dem Museums-Areal der (BC) in Chaulin. Eigentlich da die Lokomotive ein kleines Gepäckabteil und sechs Achsen besitzt, müsste sie als Triebwagen De 4/6 bzw. Fe 4/6 (ex Fe 6/8) klassifiziert sein, aber die Berninabahn und später die RhB wollten sie als Lokomotive und nicht als Triebwagen klassifizieren.

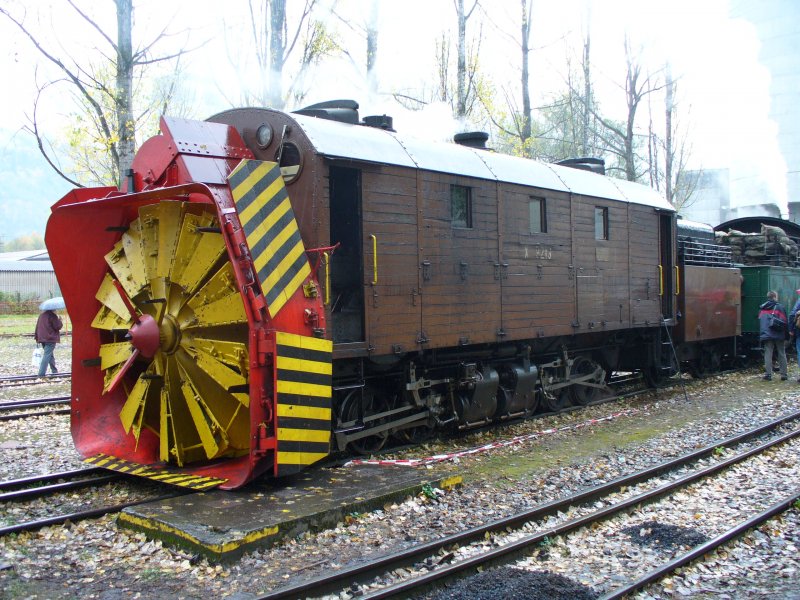

Rechts ein weiteres Relikt der Berninabahn, die Selbstfahrende Dampfschneeschleuder R 1052 (ex BB R 1052 (Berninabahn), ex RhB R 14, ex RhB Xrot d 9214), der Museumsbahn Blonay-Chamby. Dieses Fahrzeug wie auch das heute noch bei der RhB betriebsfähige Schwesterfahrzeug Xrot d 9213 (ex BB R 1051) sind dampfgetriebene Schneeschleudern mit eigenem Antrieb die für die Berninabahn (BB) gebaut wurden, die seit 1944 zur Rhätischen Bahn gehört. Im Gegensatz zu den bisher gebauten Fahrzeugen, auch der zwei Dampfschleudern der RhB-Stammstrecke, handelt es sich bei den beiden Bernina-Schleudern um selbstfahrende Fahrzeuge. Die Berninabahn entschied sich hierzu, weil in den engen Kurven mit nicht genügend hoher Kraft geschoben werden konnte und die Bahn selbst keine Fahrdraht-unabhängigen Triebfahrzeuge besaß. Die Schleudern wurden dennoch normalerweise mit Schiebetriebfahrzeugen eingesetzt, damit die gesamte Kesselleistung für die Dampfmaschine des Schleuderrades zur Verfügung stand.
Die Ge 4/4 81war ursprünglich eine sechsachsige Elektrolokomotive (Ge 6/6) der ehemaligen Berninabahn (BB), welche 1943 in der Rhätischen Bahn (RhB) aufging. Als Einzelstück wurde sie von der Schweizerischen Lokomotivfabrik in Winterthur (SLM) mit elektrischer Ausrüstung von Brown, Boveri & Cie. (BBC) hergestellt und 1916 abgeliefert. Als schmalspurige Elektrolokomotive mit sechs angetriebenen Achsen erhielt sie die Bauartbezeichnung Ge 6/6 und die Betriebsnummer 81, bereits 1929 wurde sie bei der SLM in Winterthur zur BB Ge 4/4 81 umgebaut.
Die damals rasche Verkehrszunahme verlangte nach einer eigenen Lokomotive für den schweren Verkehr. Mit einem Gewicht von 45 Tonnen, verteilt auf ursprünglich sechs Antriebsachsen und zwei kleine Achsen für den Hilfsrahmen des Bremsgestells mit der elektromagnetischen Schienenbremse, und vier Fahrmotoren galt sie damals als stärkste meterspurige Lokomotive Europas. Je zwei Motoren waren in einem Drehgestellrahmen fest verschraubt, die Kraftübertragung erfolgte von der Motorwelle zunächst auf eine Vorgelegewelle. Die beiden Vorgelegewellen und die mittlere Triebachse jedes Drehgestells waren mit einem Dreiecksrahmen verbunden. Die äußeren Achsen wurden mittels Kuppelstangen angetrieben. Diese Anordnung bewährte sich nicht. Es ist überliefert, dass eine Dreieckskuppelstange in voller Fahrt nach Bruch der Kurbeln durch das Dach geschleudert wurde.
Umbau zur Ge 4/4 81:
1929 wurde die Lok von der Achsfolge C’C’ auf die Achsfolge B’B’, beim Hersteller SLM in Winterthur, umgebaut. Durch den Umbau sollte die Leistung der Lok für geplante Express-Züge erhöht werden. Die mittlere Achse jedes Drehgestells wurde durch eine Blindwelle ersetzt. Die Kraftübertragung von den Motoren her erfolgt neu durch ein Getriebe. Die Triebachsen werden durch Schlitzkuppelstangen angetrieben. Beim Umbau wurde die Lok auf die bevorstehende Spannungserhöhung von 750 Volt auf 1000 Volt vorbereitet. Dadurch konnte die Leistung von 960 PS auf 1040 PS gesteigert werden. Die zulässige Höchstgeschwindigkeit wurde von 50 km/h auf 45 km/h gesenkt.
Als Besonderheit besitzt die Lokomotive einen mit zwei Achsen ausgerüsteten Hilfsrahmen für die aus der Fahrleitung gespeiste elektromagnetische Schienenbremse. Infolge dieses Hilfsrahmens hätte die Lokomotive korrekterweise die Achsfolge B’2’B’, ursprünglich C’2’C’. Die Bauartbezeichnung einschließlich des Bremsgestells würde Ge 4/6 (beziehungsweise früher Ge 6/8) lauten, unter Berücksichtigung des Gepäckabteils De 4/6 (früher Fe 4/6 beziehungsweise Fe 6/8).
Bei der Rh B - Rhätischen Bahn erhielt die Lokomotive 1961 die Betriebsnummer 181. 1970 wurde sie ausgemustert und kam zur Museumsbahn Blonay–Chamby (BC), wo sie anfänglich regelmäßig eingesetzt wurde. Ab 1990 verhinderte ein Schaden an der elektrischen Ausrüstung die weitere Nutzung. Erst 2008 konnte die Lokomotive mit Hilfe eines Sponsors so weit aufgearbeitet werden, dass sie seither wieder eingesetzt werden kann.
Am 23. August 2021 wurde die Lok auf der Straße nach Landquart überführt, damit sie Anfang Oktober bei Sonderfahrten auf der Berninabahn eingesetzt werden konnte. Nachdem die BC und der Club 1889, der in Samedan historische Fahrzeuge der RhB erhält, die Lokomotive für den Einsatz am Bernina angepasst haben, zog die Lokomotive im Februar 2022 aus eigener Kraft einen Extrazug von St. Moritz zur Station Alp Grüm (2.091 m.ü.M.). In Folge wurde die Maschine für weitere Sonderfahrten auf ihrer ehemaligen Stammstrecke eingesetzt und kehrte erst im Oktober 2022 wieder zur Museumsbahn BC zurück.
TECHNISCHE DATEN der Ge 4/4 81 (Ge 4/6):
Betriebsnummern: BB 81 / RhB 81 / RhB 181
Gebaute Anzahl: 1 (Eizelstück)
Hersteller mecha. Teil: Schweizerischen Lokomotivfabrik in Winterthur (SLM)
Elektrischer Ausrüstung: Brown, Boveri & Cie., Münchenstein (BBC)
Inbetriebsetzung: 1916 (1929 Umbau von der Ge 6/6 zur Ge 4/4)
Spurweite: 1.000 mm (Meterspur)
Achsanordnung: B’B’, ursprünglich C’C’
Länge über Puffer: 13.900 mm
Höhe über S.o.K.: 3.840 mm (abgesenkter Stromabnehmer) / 6.250 mm gehoben
Drehzapfenabstand: 7.560 mm
Achsabstand im Drehgestell: 2.100 mm (Achse/Motor/Achse 1.150 / 950 mm)
Treibraddurchmesser: 855 mm (neu)
Achsabstand im Bremswagen: 1.360 mm
Laufraddurchmesser im Bremsgestell: 280 mm (neu)
Dienstgewicht: 46,0 t
Höchstgeschwindigkeit: 45km/h (anfänglich 50 km/h)
Dauerleistung: 708 kW (4 x 177 kW) / 962 PS (urspr. 455 kW / 620 PS)
Anfahrzugkraft: 14.500 kg
Getriebeübersetzung: 1:4.28
Stromsystem: 900 V DC (Gleichstrom)
Stromübertragung: 2 Stromabnehmer
Anzahl der Fahrmotoren: 4
Antrieb: elektrisch
Bremse: Vakuumbremse, elektrische Widerstandsbremse, Magnetschienenbremsen Armin Schwarz
50 Jahre Blonay Chamby - MEGA BERNINA FESTIVAL: Ob in den Bergen oben wohl noch Schnee liegt?
Die RhB Ge 4/4 182 zieht die BB G 2x 3/3 1052 bei Chaulin Richtung Vers-chez-Robert. Darin ist die Ge 4/4 182 geübt, in ihre Heimat ist sie hin und wieder mit der Schwesterdampflok G 2x 3/3 1051 im Einsatz.
Die hier zu sehende Xrot 1052 hingegen wurde nach dem Bernina Festival in Chaulin auf dein Abstellgeleis gestellt und blieb dort eine ganze Weile stehen...
9. Sept. 2018 Stefan Wohlfahrt
