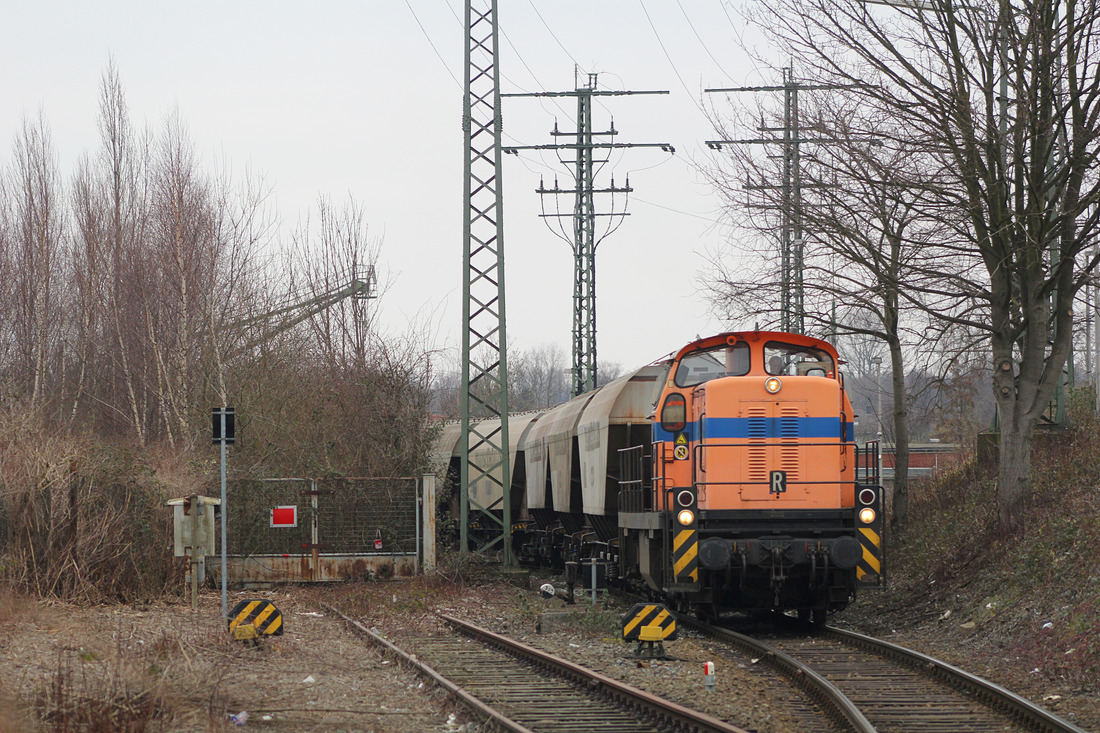

WHE 22 oder 23 // Hamm (Westfalen), aufgenommen von einem öffentlichen Fußgängerüberweg // 12.

(ID 1212299)



WHE 22 oder 23 // Hamm (Westfalen), aufgenommen von einem öffentlichen Fußgängerüberweg // 12. März 2016

WHE 22 oder 23 // Hamm (Westfalen), aufgenommen von einem öffentlichen Fußgängerüberweg // 12. März 2016

Paul Zimmer www.paul-zimmer.de 17.06.2020, 200 Aufrufe, 1 Kommentar

1 Kommentar, Alle Kommentare
Schreib einen Kommentar!
Klaus Muhs 25.08.2020 11:06

Immer wieder schön etwas aus den heimischen Gefilden zu sehen. Schöne Aufnahme. Es handelt sich um WHE24 / 98 80 3291 964-5 D-WHE. Eventuell um die Kategorie fürs Unternehmen "WHE Wanne-Herner Eisenbahn" ergänzen.
Gruß Klaus


Die an die Hering Bau GmbH & Co. KG (Burbach) vermietete 291 972-8 (98 80 3291 972-8 D-NRAIL) eine Sonderbauart MaK G 1600 BB der Northrail (Hamburg) ist am 20.12.2020 auf dem Betriebshof der Westerwaldbahn auf der Bindweide bei Steinebach/Sieg.

Die MaK G1600 BB der Sonderbauart wurde 1971 von MaK Maschinenbau GmbH im Werk MaK-Kiel-Friedrichsort unter der Fabriknummer 1000516 für die Bayerische Braunkohlen-Industrie AG (BBI AG) in Schwandorf gebaut und als M 19 geliefert.
Die BBI AG hatte eine eigene Werksbahn womit die Braunkohle vom Abbau bei Wackersdorf ins sieben Kilometer entfernte Kohlekraftwerk Schwandorf transportiert wurde. Im Jahr 1981 wurden hier täglich zwischen 20.000 und 25.000 Tonnen Kohle verfeuert.
Weiterer Lebenslauf der 291 972-8:
1982 ging die BBI AG in die Bayernwerk AG (BAG) über
1986  Ausbau der Hagenuk Dampfheizkesselanlage
2000 Bayernwerk wurde nun e.on Kraftwerke GmbH
2002 wurde die Lok an die OHE - Osthannoversche Eisenbahnen AG, in Celle verkauft und fuhr nun als OHE 120076.
2007 erhielt die NVR-Nummer 98 80 3291 972-8 D-OHE
2011 ging die Lok an die northrail GmbH in Hamburg, wo sie seitdem als Mietlok unter der UIC-Nummer 98 80 3291 972-8 D-NTS fährt

Technik:
Die MaK G 1600 BB ist eine dieselhydraulische Lokomotive, von denen 16 Stück (mit 1.600 PS), sowie 3 Stück in Sonderbauart (mit 1.000 PS), zwischen 1971 und 1979 von der Firma MaK Maschinenbau GmbH, Werk MaK-Kiel-Friedrichsort, gebaut wurden. Zu der Sonderbauart gehört auch diese Lok hier.

Analog zur G 1300 BB wurde auch aus der an die DB gelieferten V 90 eine Privatbahnversion entwickelt, die in fünf Exemplaren als V 90 P gebaut wurde und im Wesentlich der DB-Variante entsprach, jedoch einen hauseigenen Motor erhielt. Nachdem sich jedoch weniger die Privatbahnen als vielmehr die DB selbst für diese Loks interessierten, entstand bei MaK eine weitere Variante der V 90, die spezieller auf die Bedürfnisse der Privatbahnen abzielte und z.B. eine 24V-Elektrik erhielt. Diese unterscheidet sich auch deutlich in ihren Hauptabmessungen von den DB-Maschinen. Ein wenig sieht man der Lok die Verwandschaft mit der V 90 an.

Der eingebaute Achtzylinder-Motor des Typs MaK 8M282AK leistet 1.180 kW (1.600 PS) bei 1.000 U/min, die Lok erreicht je nach Getriebeeinstellung eine Höchstgeschwindigkeit von 44 bis 80 km/h. Das Dienstgewicht liegt je nach Ausrüstung zwischen 80 und 104 Tonnen. Bei den Lokomotiven mit einer Höchstgeschwindigkeit von 44 km/h entfällt der Streckengang.

Sonderbauart der MaK  G 1600 BB (wie diese Lok):
Für den Einsatz vor Kohlezügen in Tagebauen benötigte die Bayerische Braunkohlen-Industrie (BBI) Loks mit eingebauter Dampfheizung. Eine Leistung von 1.100 PS wurde dabei als ausreichend erachtet.
So wurden 1971 und 1972 von MaK für die BBI 3 Lokomotiven in Sonderbauart gebaut. Um ausreichend Platz für den Hagenuk Dampfheizkesselanlage  zu haben, wurden Fahrwerk und Aufbauten von der G 1600 BB übernommen. Die Antriebstechnik wurde der G 1100 BB, einem Sechszylinder-MaK-Dieselmotor mit Turbolader und Ladeluftkühlung vom Typ 6M282 AK mit 1.100 PS) übernommen. Der zusätzlich gewonnene Platz, durch Verlagerung des Druckluftgerüstes unter das Führerhaus, konnte für den Einbau des Heizkessels genutzt werden, welcher mittlerweile entfernt worden ist. Äußerlich waren die Loks an dem zweiten Auspuff (für die Dampfheizkesselanlage) auf der Führerhausrückseite und dem kleineren Kühler, der der geringeren Leistung angepasst wurde erkennbar.  Die Loks wurden vom Hersteller verwirrenderweise ebenfalls als G 1600 BB bezeichnet. Da der Dampfheizung ausgebaut wurde, entfiel auch der zweite Auspuff.

.TECHNISCHE DATEN der G1600 BB in Sonderbauart:
Gebaute Stückzahl: 3  (und 16 Standardloks)
Spurweite: 1.435 mm (Normalspur)
Achsformel: B'B'
Länge über Puffer: 14.320 mm
Drehzapfenabstand: 7.000 mm
Achsstand im Drehgestell: 2.500 mm
Treibraddurchmesser:  1.100 mm (neu)
Höhe: 4.200 mm
Dienstgewicht: 80 t
Radsatzfahrmasse: 20 t
Kleinster bef. Halbmesser:  60 m
Höchstgeschwindigkeit: 48 km/h (Rangiergang) / 74 km/h (Schnellgang)
Dieselmotor:  MaK 6-Zylinder Reihenmotor mit Abgasturbolader und Ladeluftkühlung vom Typ vom Typ 6M282 AK
Installierte Leistung: 809 kW (1.100 PS)
Nenndrehzahl: 1.000 U/min
Anfahrzugkraft: 265kN
Tankvolumen: 3.500 l
Funkfernsteuerung: Theimeg EC/LO
Bremse: KE-GP2mZ

Quellen: Northrail, loks-aus-kiel.de, wikipedia.org
Die an die Hering Bau GmbH & Co. KG (Burbach) vermietete 291 972-8 (98 80 3291 972-8 D-NRAIL) eine Sonderbauart MaK G 1600 BB der Northrail (Hamburg) ist am 20.12.2020 auf dem Betriebshof der Westerwaldbahn auf der Bindweide bei Steinebach/Sieg. Die MaK G1600 BB der Sonderbauart wurde 1971 von MaK Maschinenbau GmbH im Werk MaK-Kiel-Friedrichsort unter der Fabriknummer 1000516 für die Bayerische Braunkohlen-Industrie AG (BBI AG) in Schwandorf gebaut und als M 19 geliefert. Die BBI AG hatte eine eigene Werksbahn womit die Braunkohle vom Abbau bei Wackersdorf ins sieben Kilometer entfernte Kohlekraftwerk Schwandorf transportiert wurde. Im Jahr 1981 wurden hier täglich zwischen 20.000 und 25.000 Tonnen Kohle verfeuert. Weiterer Lebenslauf der 291 972-8: 1982 ging die BBI AG in die Bayernwerk AG (BAG) über 1986 Ausbau der Hagenuk Dampfheizkesselanlage 2000 Bayernwerk wurde nun e.on Kraftwerke GmbH 2002 wurde die Lok an die OHE - Osthannoversche Eisenbahnen AG, in Celle verkauft und fuhr nun als OHE 120076. 2007 erhielt die NVR-Nummer 98 80 3291 972-8 D-OHE 2011 ging die Lok an die northrail GmbH in Hamburg, wo sie seitdem als Mietlok unter der UIC-Nummer 98 80 3291 972-8 D-NTS fährt Technik: Die MaK G 1600 BB ist eine dieselhydraulische Lokomotive, von denen 16 Stück (mit 1.600 PS), sowie 3 Stück in Sonderbauart (mit 1.000 PS), zwischen 1971 und 1979 von der Firma MaK Maschinenbau GmbH, Werk MaK-Kiel-Friedrichsort, gebaut wurden. Zu der Sonderbauart gehört auch diese Lok hier. Analog zur G 1300 BB wurde auch aus der an die DB gelieferten V 90 eine Privatbahnversion entwickelt, die in fünf Exemplaren als V 90 P gebaut wurde und im Wesentlich der DB-Variante entsprach, jedoch einen hauseigenen Motor erhielt. Nachdem sich jedoch weniger die Privatbahnen als vielmehr die DB selbst für diese Loks interessierten, entstand bei MaK eine weitere Variante der V 90, die spezieller auf die Bedürfnisse der Privatbahnen abzielte und z.B. eine 24V-Elektrik erhielt. Diese unterscheidet sich auch deutlich in ihren Hauptabmessungen von den DB-Maschinen. Ein wenig sieht man der Lok die Verwandschaft mit der V 90 an. Der eingebaute Achtzylinder-Motor des Typs MaK 8M282AK leistet 1.180 kW (1.600 PS) bei 1.000 U/min, die Lok erreicht je nach Getriebeeinstellung eine Höchstgeschwindigkeit von 44 bis 80 km/h. Das Dienstgewicht liegt je nach Ausrüstung zwischen 80 und 104 Tonnen. Bei den Lokomotiven mit einer Höchstgeschwindigkeit von 44 km/h entfällt der Streckengang. Sonderbauart der MaK G 1600 BB (wie diese Lok): Für den Einsatz vor Kohlezügen in Tagebauen benötigte die Bayerische Braunkohlen-Industrie (BBI) Loks mit eingebauter Dampfheizung. Eine Leistung von 1.100 PS wurde dabei als ausreichend erachtet. So wurden 1971 und 1972 von MaK für die BBI 3 Lokomotiven in Sonderbauart gebaut. Um ausreichend Platz für den Hagenuk Dampfheizkesselanlage zu haben, wurden Fahrwerk und Aufbauten von der G 1600 BB übernommen. Die Antriebstechnik wurde der G 1100 BB, einem Sechszylinder-MaK-Dieselmotor mit Turbolader und Ladeluftkühlung vom Typ 6M282 AK mit 1.100 PS) übernommen. Der zusätzlich gewonnene Platz, durch Verlagerung des Druckluftgerüstes unter das Führerhaus, konnte für den Einbau des Heizkessels genutzt werden, welcher mittlerweile entfernt worden ist. Äußerlich waren die Loks an dem zweiten Auspuff (für die Dampfheizkesselanlage) auf der Führerhausrückseite und dem kleineren Kühler, der der geringeren Leistung angepasst wurde erkennbar. Die Loks wurden vom Hersteller verwirrenderweise ebenfalls als G 1600 BB bezeichnet. Da der Dampfheizung ausgebaut wurde, entfiel auch der zweite Auspuff. .TECHNISCHE DATEN der G1600 BB in Sonderbauart: Gebaute Stückzahl: 3 (und 16 Standardloks) Spurweite: 1.435 mm (Normalspur) Achsformel: B'B' Länge über Puffer: 14.320 mm Drehzapfenabstand: 7.000 mm Achsstand im Drehgestell: 2.500 mm Treibraddurchmesser: 1.100 mm (neu) Höhe: 4.200 mm Dienstgewicht: 80 t Radsatzfahrmasse: 20 t Kleinster bef. Halbmesser: 60 m Höchstgeschwindigkeit: 48 km/h (Rangiergang) / 74 km/h (Schnellgang) Dieselmotor: MaK 6-Zylinder Reihenmotor mit Abgasturbolader und Ladeluftkühlung vom Typ vom Typ 6M282 AK Installierte Leistung: 809 kW (1.100 PS) Nenndrehzahl: 1.000 U/min Anfahrzugkraft: 265kN Tankvolumen: 3.500 l Funkfernsteuerung: Theimeg EC/LO Bremse: KE-GP2mZ Quellen: Northrail, loks-aus-kiel.de, wikipedia.org
Armin Schwarz
