Die Diesel-Schmalspur-Lok V 6 (LKM 249238) vom Museum Asbach (Westerwald) eine LKM Ns 3h, hier am 08.06.2014.
Die kleine Lok wurde 1957 LKM (VEB Lokomotivbau Karl Marx Babelsberg) unter der Fabriknummer 249238 gebaut und als Nr. 4 an VEB Imprägnier- und Holzverarbeitungswerk Magdeburg geliefert, die ursprüngliche Spurweite war 860 mm. Im Jahre 2001 wurde sie vom Museum erworben und bei MaLoWa Bahnwerkstatt GmbH in Benndorf (Mannsfelder Land) fachgerecht auf 785 mm umgespurt und im RSE-Farbschema lackiert. Sie ist betriebsfähig und wird benötigt um die Jung-Dampflok ex RSE 53 an Öffnungstagen bei schönem Wetter auch vor dem Schuppen präsentieren zu können. In Fortführung des RSE-Nummernschemas hat sie dort die Bezeichnung V6 erhalten.
Der Lokomotivbau Karl Marx Babelsberg baute in den fünfziger Jahren Diesellokomotiven für Werk- und Feldbahnen, die auch für verschiedene (Schmal-)Spurweiten geeignet waren. Vom Typ Ns 3 wurden die ersten Maschinen 1952 ausgeliefert. Insgesamt wurden 280 Lokomotiven dieses Typs gebaut. Der Antrieb der Lok erfolgte mittels eines mechanischen dreistufigen Rädergetriebes mit Reibungskupplung über eine zwischen den Achsen liegende Blindwelle und Stangen auf die Achsen. Die Maschinen waren mit einem wassergekühlten Vierzylinder-Viertakt-Dieselmotor mit 60 PS Nennleistung ausgestattet.
Sie verfügten über einen Außenrahmen, der Antrieb erfolgte mechanisch über ein dreistufigen Getriebe und einen Wendegetriebe. Über eine Blindwelle werden mit einer Kuppelstange die Achsen angetrieben, Treib- und Kurbelzapfen sitzen außerhalb des Rahmens.
Technische Daten:
Spurweite: 785 mm (ursprünglich 860 mm)
Achsfolge: B
Hersteller: Lokomotivbau Karl Marx, Babelsberg
Baujahr: 1957
Fabriknummer: 249238
Typ: Ns3h
Dienstgewicht: 11 Tonnen
Motor: 4 Zylinder-Viertakt Dieselmotor vom VEB Motorenbau Schönebeck vom Typ 4 KVD 14,5
Motorleistung: 60 PS
Drehzahl: 1.500 U/min
Getriebe: 3-Stufen-Kupplungsgetriebe
Fahrgeschwindigkeiten: 4 - 8 - 15 km/h
Achsstand: 1.250 mm
Länge über Puffer: 4.630 mm
Breite: 1.850 mm
Höhe ü. SO: 2.267 mm Armin Schwarz

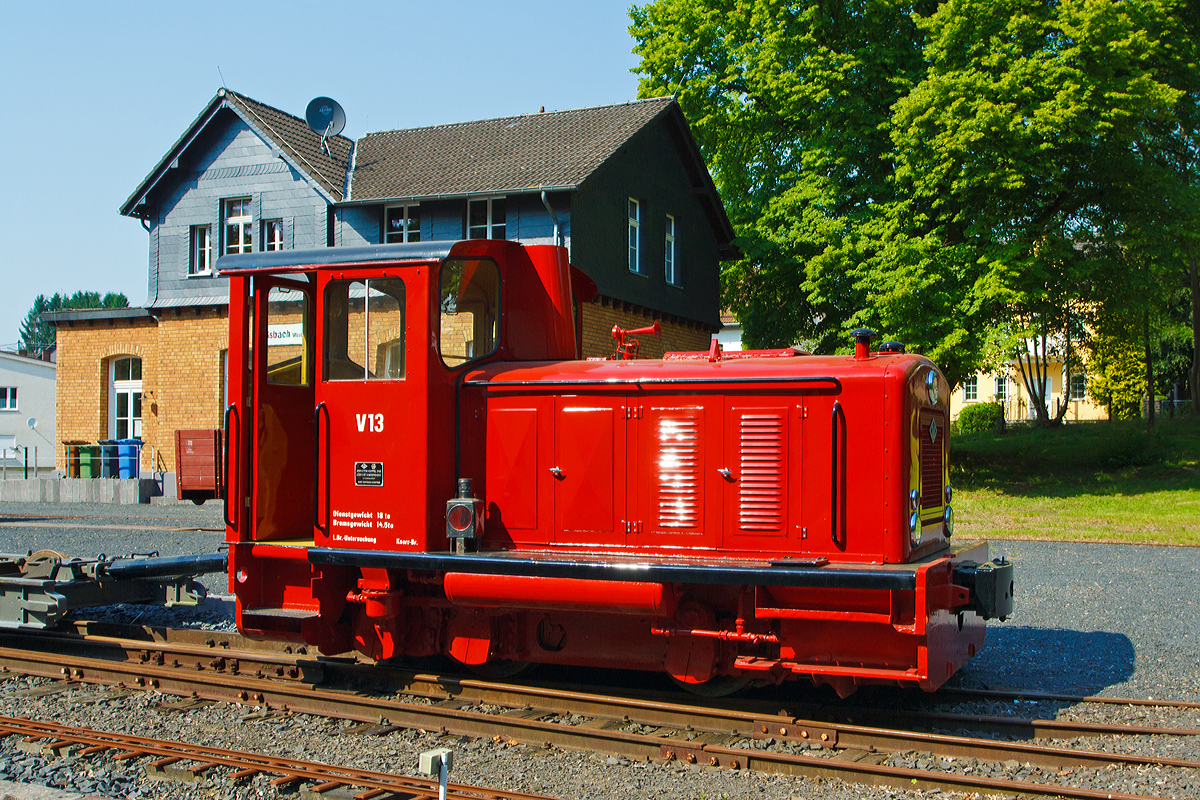

Nach über 40 Jahren wieder in der alten Heimat....
Die V13 (O&K 25965), ex Zillertalbahn D11 (Zillertaler Verkehrsbetriebe AG), ex V13 der RSE (Rhein-Sieg-Eisenbahn AG) ist wieder in Asbach/Westerwald, hier am 08.06.2014 Museum Asbach.
Die Dieselhydraulische-Schmalspur-Lok vom Typ MV 8 wurde 1960 von Orenstein & Koppel AG im Werk in Dortmund-Dorstfeld unter der Fabriknummer 25965 gebaut und an die RSE - Rhein-Sieg-Eisenbahn AG mit Sitz in Bonn-Beuel als V 13 geliefert, nach der Einstellung des Schienenverkehrs (Bröltalbahn, eine 785 mm Schmalspurbahn) wurden die verbliebenen drei Dieselloks (V11, V12, V13) an die Zillertalbahn verkauft, und auf die Bosnischen Spurweite von 760 mm umgespurt.
TECHNISCHE DATEN:
Lieferfirma: Orenstein & Koppel Dortmund-Dorstfeld
Baujahr: 1960
Fabriknummer: 25965
Type: MV 8
Achsanordnung: B
Spurweite: 785 mm (im Zillertal 760 mm)
Länge über Puffer: 5.490 mm
Gesamtachsstand: 1.500 mm
Größte Höhe: 2.905 mm
Größte Breite: 2.350 mm
Treibraddurchmesser: 700 mm
Dienstgewicht (mit vollen Vorräten): 18,0 t
Bremsgewicht :14.5 t
Größte Achslast: 9,0 t
Kraftstoffvorrat: 190 l
Motor: Orenstein & Koppel wassergekühlter 6-Zylinder-Viertakt-Dieselmotor vom Typ 116 V6 D
Leistung: 140 PS (103 kW) bei 1.500 U/min
Kleinste Dauergeschwindigkeit: 2,5 km/h
Höchstgeschwindigkeit: 20,0 km/h
Zylinderdurchmesser: 120 mm
Kolbenhub: 160 mm
Hubraum: 10,85 Liter
Traktionsart: Diesel - hydraulisch
Getriebe: VOITH Zweigang-Turbogetriebe Wandler + Kupplung, Typ L 22 nV
Kühlanlage: 0 & K - Kühlanlage
Antrieb: Blindwelle und Kuppelstangen
Bremse: Handspindelbremse; Druckluftbremse für Lok
Anfahrzugkraft am Rad: 48,6 kN
Dauerzugkraft am Rad: 12,9 kN Armin Schwarz
